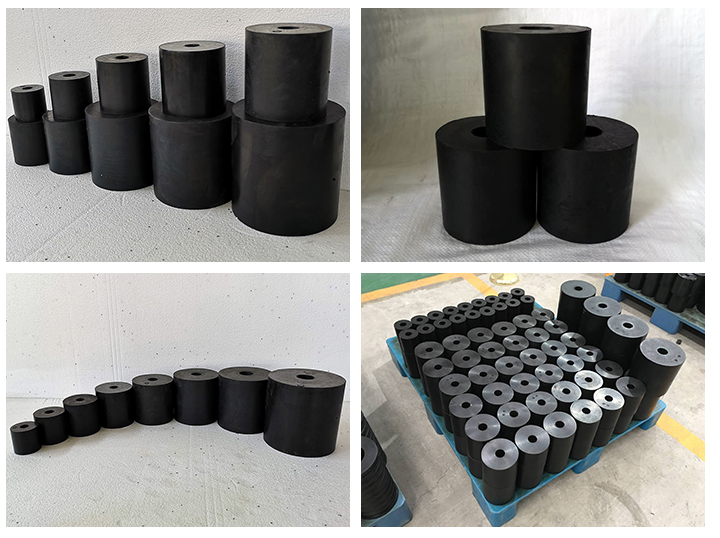

橡胶弹簧,又称橡胶减震块、减震弹簧,在振动行业常用于减震系统,起到缓冲减震作用。它是一种高分子的弹性体,不但共振领域小,减震效果好,而且使用寿命长,成本较低,是使用较好的筛分机减震设备。在一些环境较为恶劣的条件,比如说较严寒、较潮湿的地方也可以很好的使用,因为橡胶弹簧本身具有优良的耐寒性和防水性。
橡胶弹簧在机械工业中的减振效果十分明显,因为橡胶弹簧可以承受剪切变形和压缩变形,橡胶弹簧的内摩擦阻尼比金属弹簧大得多,传递声音的阻力也比金属弹簧大的多,所以隔音比较好,工作时间噪音小,可以制成各种各样的不同形状,尺寸的制品,改变橡胶硬度,可以使弹簧获得不同的刚度,即同一形状的橡胶弹簧,其刚度也可以在一定范围内选取。

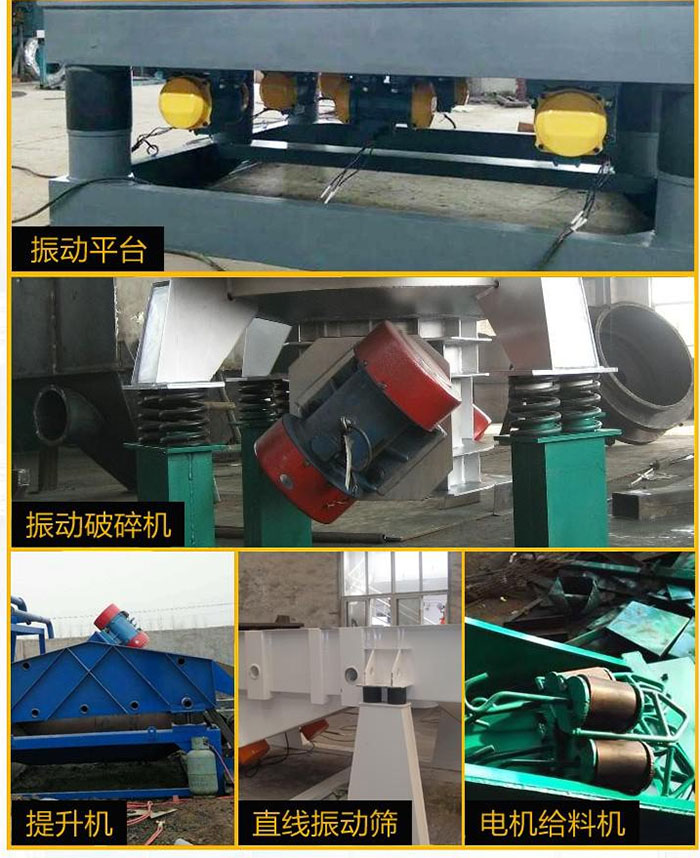

振动机械、双层客车、载重货车等工业机械,橡胶弹簧常用在机械设备、车辆行走机构和悬架中,起减振和缓冲作用。也可根据工作需要设计成各种结构形式。

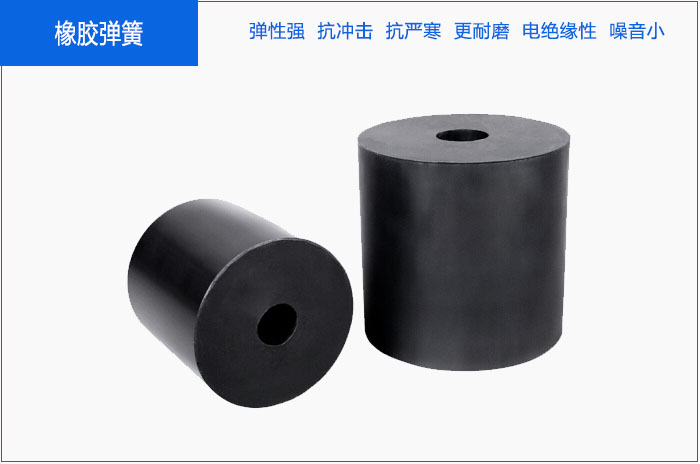

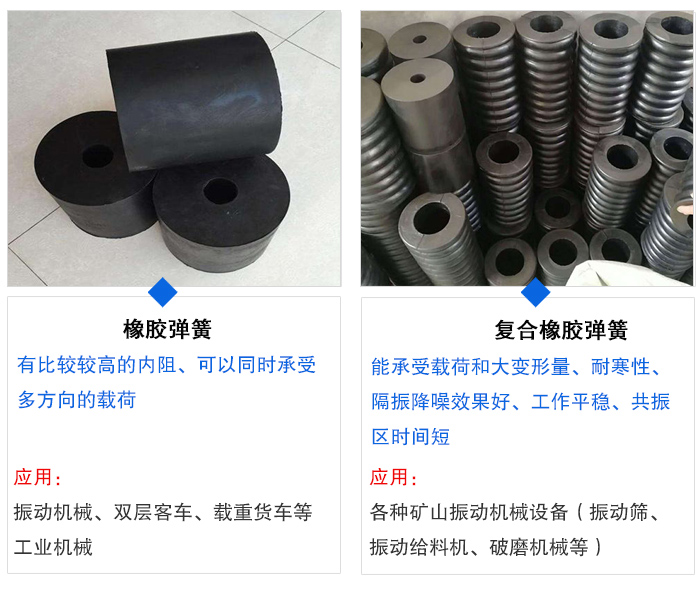

(1)橡胶弹簧:是一种高分子弹性体,该产品减振效果高,共振领域小,使用寿命长,成本低,还有良好的耐寒性,优良的气密性,防水性、电绝缘性,是减振的最佳选择。具体的橡胶弹簧规格见下表。
(2)复合橡胶弹簧:是由金属螺旋弹簧和橡胶复合在一起的园筒状弹性体。该产品优于金属弹簧,具有抗腐蚀性好、寿命长等优点,与其它弹簧相比,减振能力强,缓冲效果好。

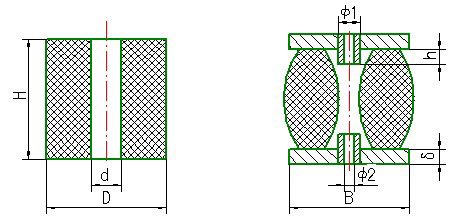

规格 D×H×d﹝mm﹞ |
外径D (mm) |
内径d (mm) |
自由高度H (mm) |
工作变形量FV (cm) |
刚度KL (kg/cm) |
工作载荷 (Pa) | 立即咨询 |
Ф50×50×Ф18 | 50 | 18 | 50 | 0.8 | 50 | 80 | |
Ф60×60×Ф20 | 60 | 20 | 60 | 0.8 | 60 | 100 | |
Ф80×80×Ф25 | 80 | 25 | 80 | 0.8 | 100 | 200 | |
Ф80×80×Ф30 | 80 | 30 | 80 | 0.8 | 100 | 200 | |
Ф100×100×Ф25 | 100 | 25 | 100 | 1 | 140 | 500 | |
Ф100×100×Ф30 | 100 | 30 | 100 | 1 | 140 | 500 | |
Ф100×130×Ф30 | 100 | 30 | 130 | 1 | 150 | 550 | |
Ф120×120×Ф30 | 120 | 30 | 120 | 1.2 | 220 | 600 | |
Ф120×140×Ф30 | 120 | 30 | 140 | 1.2 | 230 | 650 | |
Ф127×127×Ф30 | 127 | 30 | 127 | 1.2 | 230 | 640 | |
Ф130×130×Ф30 | 130 | 30 | 130 | 1.3 | 240 | 680 | |
Ф140×140×Ф30 | 140 | 30 | 140 | 1.4 | 300 | 700 | |
Ф140×160×Ф30 | 140 | 30 | 160 | 1.4 | 350 | 680 | |
Ф140×160×Ф40 | 160 | 40 | 160 | 1.4 | 350 | 680 | |
Ф160×160×Ф30 | 160 | 30 | 160 | 1.6 | 350 | 750 | |
Ф160×160×Ф40 | 160 | 40 | 160 | 1.6 | 350 | 750 | |
Ф160×160×Ф50 | 160 | 50 | 160 | 1.6 | 350 | 750 | |
Ф160×160×Ф60 | 160 | 60 | 160 | 1.6 | 350 | 750 | |
Ф160×235×Ф40 | 160 | 40 | 235 | 1.6 | 400 | 800 | |
Ф160×240×Ф40 | 160 | 40 | 240 | 1.6 | 400 | 800 | |
Ф180×180×Ф40 | 180 | 40 | 180 | 1.8 | 400 | 800 | |
Ф180×240×Ф40 | 180 | 40 | 240 | 1.8 | 400 | 1000 | |
Ф200×150 | 200 | 150 | 1.5 | 380 | 900 | ||
Ф200×150×Ф65 | 200 | 65 | 150 | 1.5 | 350 | 800 | |
Ф200×200×Ф40 | 200 | 40 | 200 | 2 | 450 | 1000 | |
Ф200×200×Ф50 | 200 | 50 | 200 | 2 | 450 | 1000 | |
Ф200×300×Ф50 | 200 | 50 | 300 | 2 | 480 | 1300 | |
Ф220×220×Ф40 | 220 | 40 | 220 | 2.2 | 500 | 1500 | |
Ф220×220×Ф50 | 220 | 50 | 220 | 2.2 | 500 | 1500 | |
Ф240×240×Ф50 | 240 | 50 | 240 | 2.4 | 550 | 1800 | |
Ф250×250×Ф50 | 250 | 50 | 250 | 2.5 | 580 | 2000 | |
Ф300×245×Ф80 | 300 | 80 | 245 | 1 | 480 | 2800 |
一、橡胶弹簧的优点
1.有比较较高的内阻,这个内阻对于突然冲击或者是高频振动的吸收以及隔音都具有很好的功用;
2.形状是不受控制的,而且各个方向的刚度是可以根据实际情况进行选择的,没有统一的标准;
3.可以同时承受多方向的载荷,同一橡胶弹簧也可以承受,从而简化了系统的结构;
4.橡弹性模量比较小,但是其得到的弹性变形比较大,很容易就可以实现非线性特性,比较容易达到理想状态;
5.安装与拆卸比较方便,便于保养;
6.在使用过程中无需润滑,方便快捷。
二、橡胶弹簧的缺点
1.因为橡胶弹簧不是纯弹性体,而是属于一种比较粘的弹性材料,所以其力学特性就比较复杂;
2.与钢簧相比,耐高温、耐低温、耐油性都比较差,所以要根据实际情况来进行选择;
3.在生产过程中所采用的橡胶弹簧,其形状都比波纹管简单,但是要的计算它们的弹性特性却是比较困难的。
1、振动筛的减震弹簧在其进行设计的时候,必须要根据振动筛被筛分的物料、环境和条件,以及物料自身的比重和静电等等来选用合适的材质,材质不同,使用效果也不一样;
2、另外还需要注意的是,我们在使用振动筛橡胶弹簧的过程中,技术人员必须时刻注意橡胶与金属之间的粘接程度,尽可能的避免粘接面处出现应力集中的现象;
3、定期维护和更换减震弹簧,隔振器应避免长期在受压状态下工作;
4、振动筛上的橡胶弹簧在其工作时遇到阻力的情况下,其自身必定就会要消耗一定的能量,这部分消耗的能量就会转换成一个热能,而橡胶的本身则是一个热因素的不良导体,为了充分的防止温升过高对橡胶隔振器性能的影响,所以说橡胶减震弹簧不宜做得过大,而且橡胶减震弹簧是有一定的规格的,分大小,适宜于各种型号的振动筛。

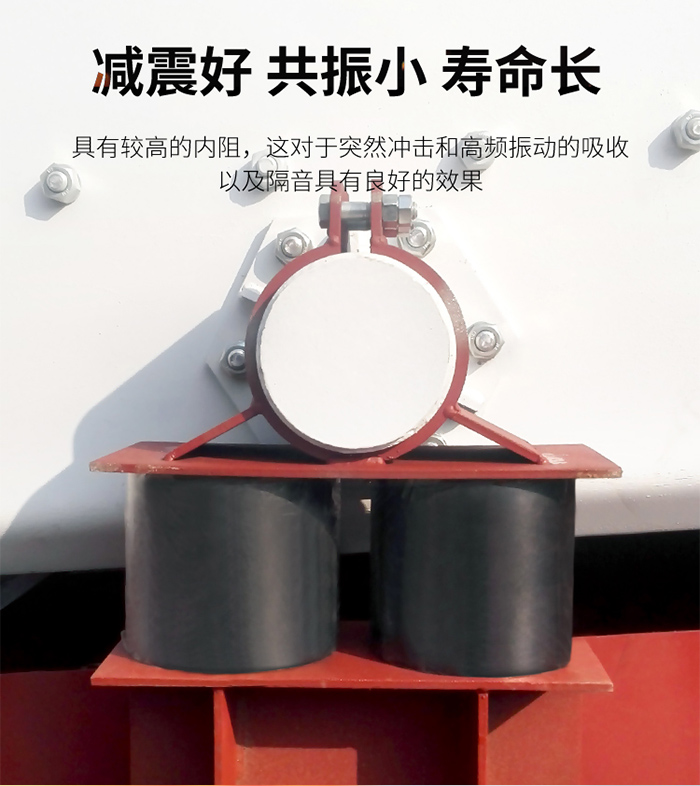

垂直安装:振动筛上安装减震弹簧时,必须将橡胶弹簧垂直于它的作用力方向才会发挥的功效而且会相对来说耐用好多,如果有一定的倾斜角度的话弹簧容易发生变形,所以振动筛在安装时对弹簧的要求是必须要垂直于地面。
新乡大汉是生产橡胶弹簧,复合弹簧等配件的厂家,我公司拥有成熟的技术,丰富的实践经验,完善的测试手段和质量保证体系,各种型号规格的弹簧都在供应,现货直供、厂家直销。
