矿用振动筛型号

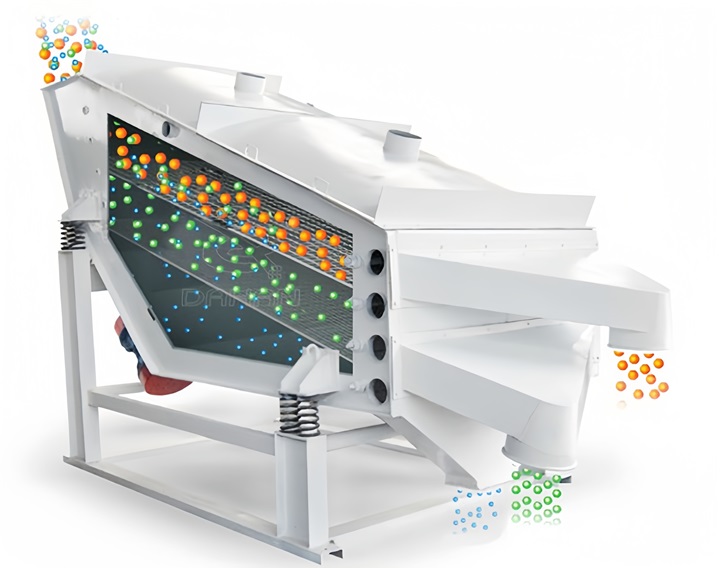

矿用振动筛工作原理

ZSG 矿用振动筛由两台振动电机同步反向旋转提供激振力。电机偏心块产生的振动力在垂直电机轴线方向叠加，驱动筛体沿直线方向做周期性往复振动。物料从入料端落到筛面后，受激振力作用不断被向前抛起，小于筛孔的颗粒透筛至下层，大颗粒则沿筛面持续前移，最终从不同出料口排出。

矿用振动筛技术参数

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	配用电机
	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

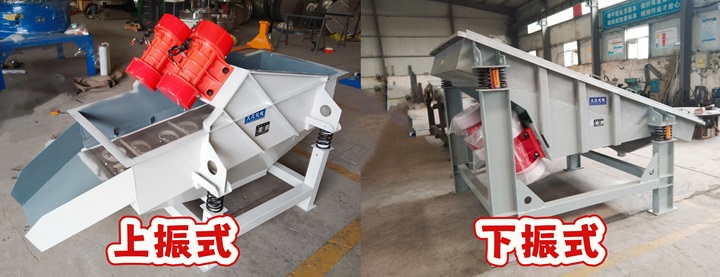

矿用振动筛类型

矿用振动筛是矿山选矿必备分级设备，根据激振装置安装位置可分为上振式与下振式，两类结构布局不同、振动传递方式有差异，适配矿石粒度、作业工况及安装场地各有侧重。

上振式矿用振动筛：振动电机安装在筛箱上部，激振力从上往下传递。整体重心偏高，振动轨迹稳定，筛面物料抛送力度大、透筛效率高；适合大块、粗颗粒矿石筛分，结构检修方便。

下振式矿用振动筛：振动电机布置在筛箱底部，结构重心低、设备运行更平稳，整机抗共振性强。机身高度更低，激振力从底部向上带动筛面，适合中细粒度矿石、湿黏物料筛分。

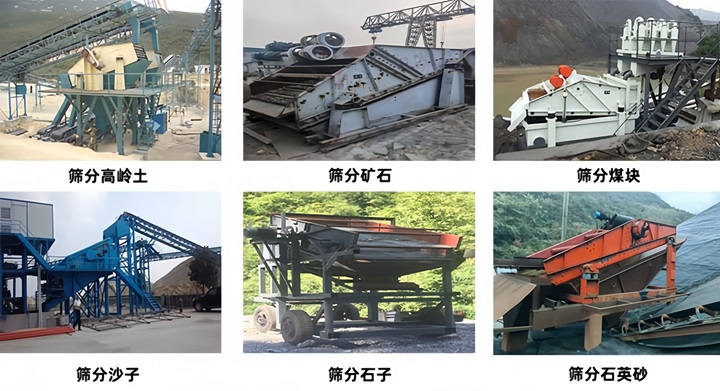

客户案例
