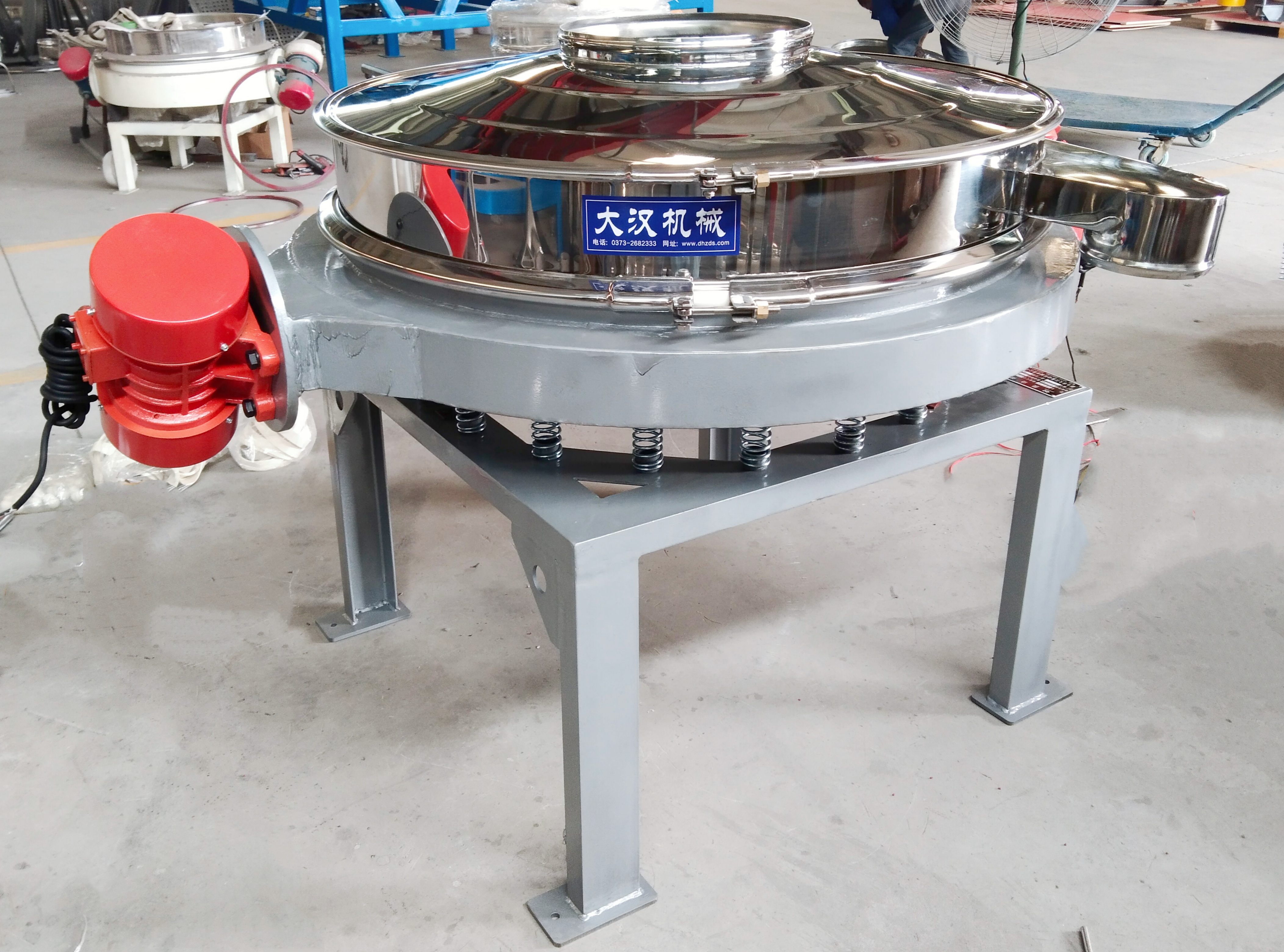

单电机直排筛

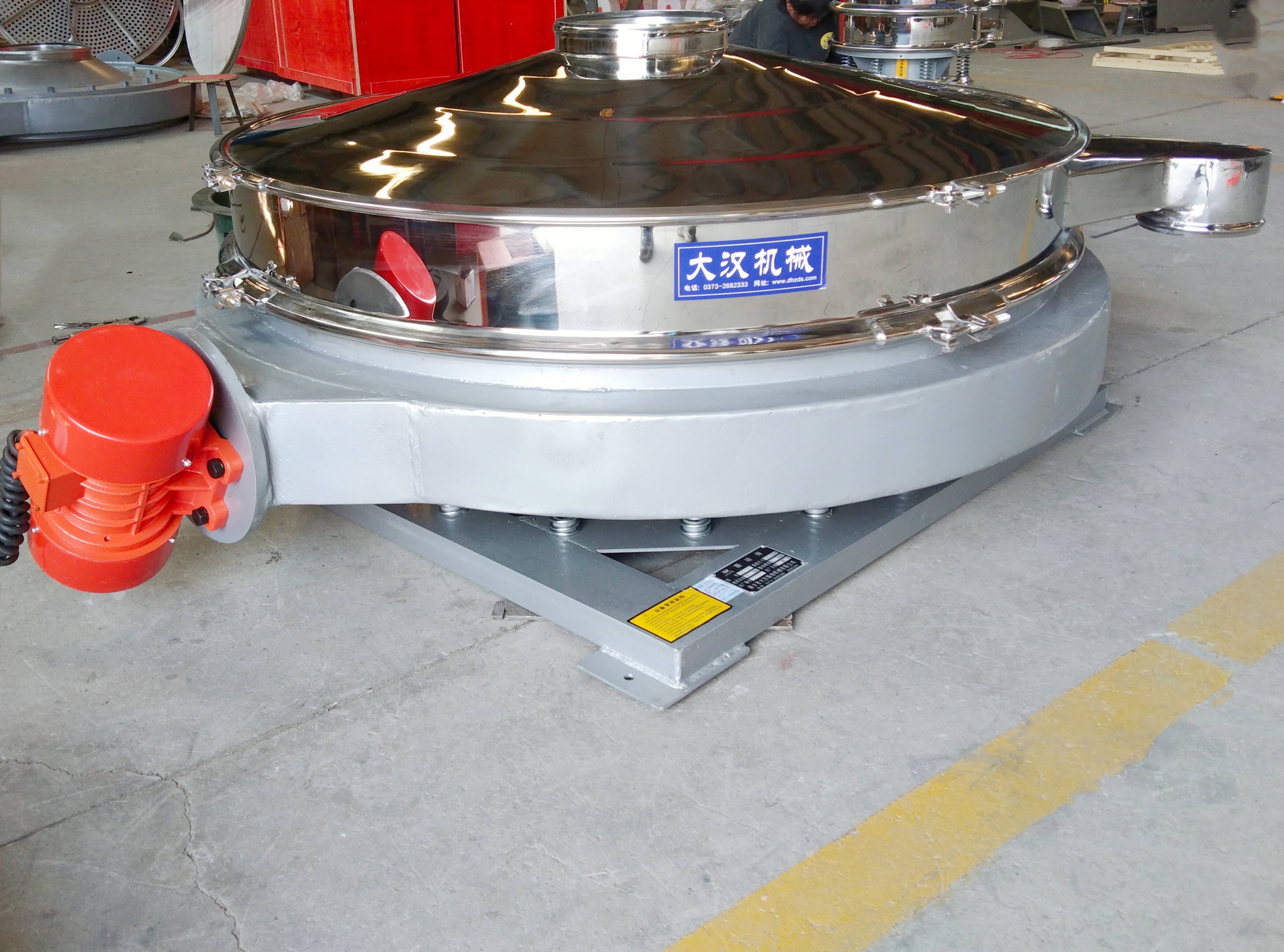

单电机直排筛 以单台卧式振动电机为激振源，振动电机置于机体一侧，物料进入设备内部后，受振动源作用力在筛面上做椭圆运动轨迹。快速并往复完成过网动作的同时，振动力能往并连续的对物料产生剥离、打散及重组的作用，从而使物料快速过网，不能过网物料则按设备运动轨迹由筛上排料口排出，完成筛分作业过程。

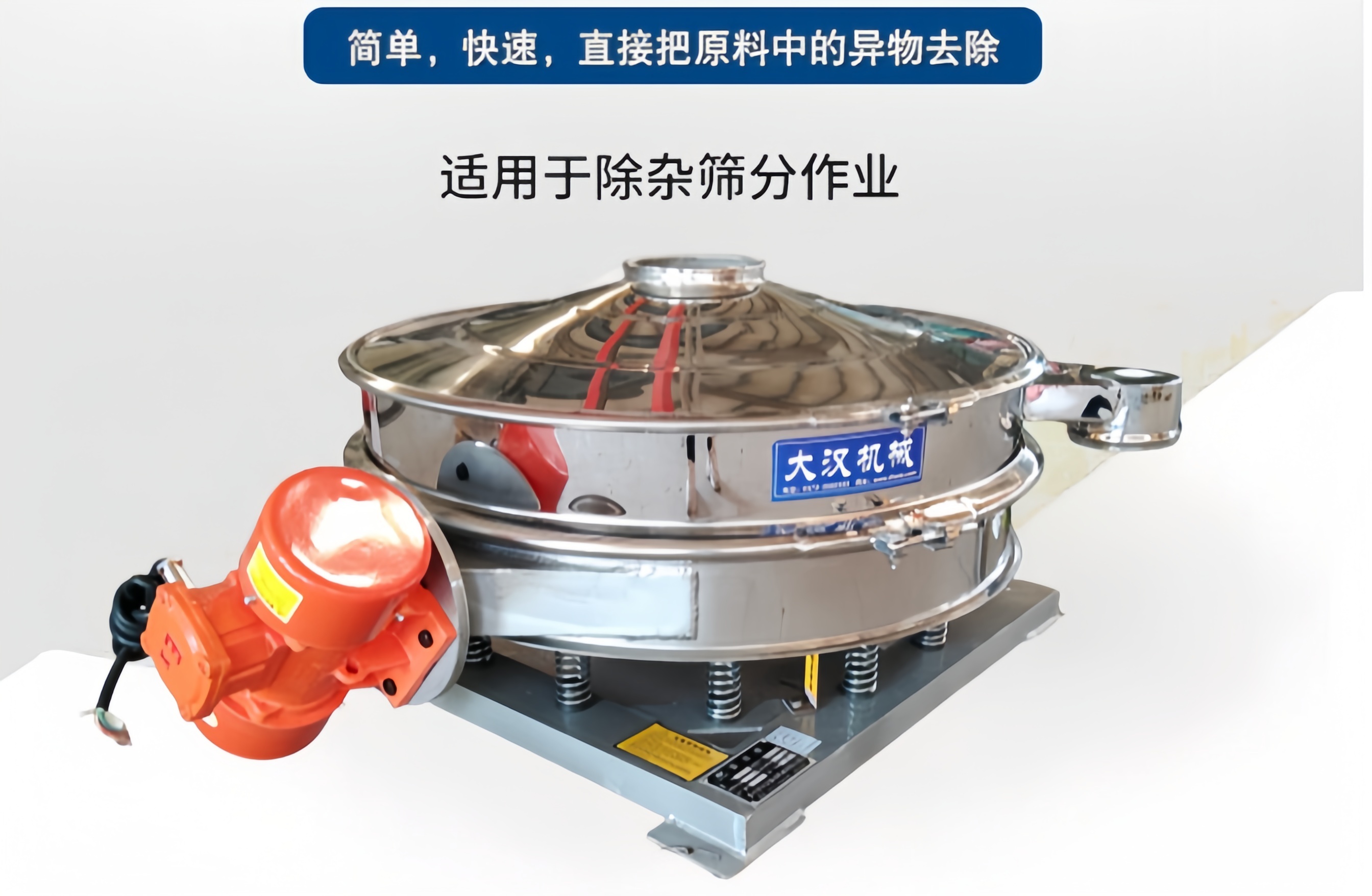

单电机直排筛优势

单电机直排筛单台电机驱动，整机功率 0.37-0.75kw，同等直径机型能耗比双电机款减半；零部件更少，采购、维修、更换电机成本大幅降低，小微企业、小型作坊首选。

体积小，不占空间，移动方便。

耗能低，效率高。

拆装方便，内外部易清理，无卫生死角，符合食品行业卫生要求。

自动化作业，可24小时连续生产

低静音设计。

可单层、多层使用，一次多级筛选

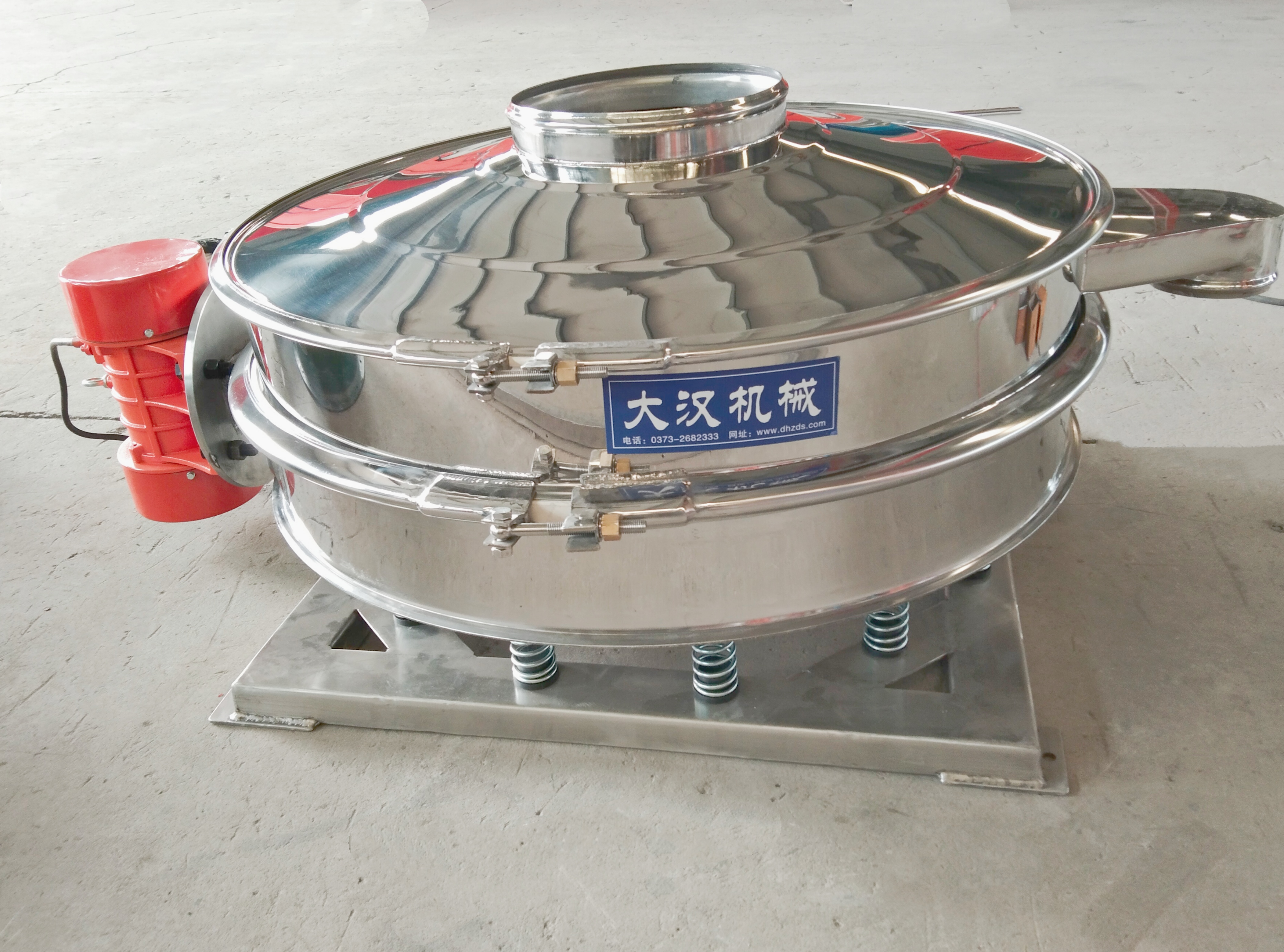

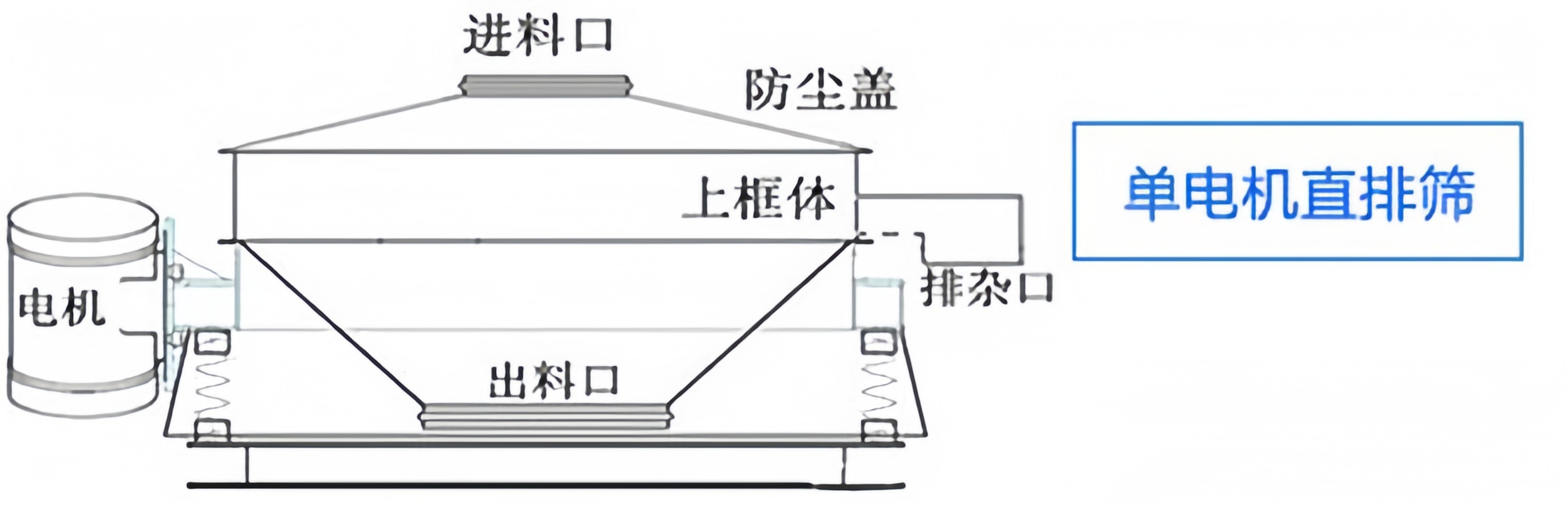

单电机直排筛组成结构

单电机直排筛采用垂直贯通直排结构，顶部进料、底部直通出料，进料口与出料口垂直对齐，物料无需转弯分流，下料速度快、不易积料堵网。

筛分主机：防尘上盖、304/316 不锈钢筛框、筛网、清网弹跳球组件，圆角无卫生死角，食品医药行业可水洗清洁；

单卧式振动电机：单侧法兰固定，电机上下偏心块可调节激振力，适配不同粗细物料；

减震弹簧组：底部均匀分布橡胶 / 钢制减震弹簧，隔绝振动传递，降低设备噪音、保护地面；

直排出料底座：漏斗式直通下料仓，物料过筛后垂直下落，无滞留；

侧部排渣口：拦截粗杂质、结块异物，人工定期清理排渣。

单电机直排筛技术参数

型号	功率(mm)	筛面直径(mm)	有效面积(㎡)	体积(mm)
ZPS-600	0.12	520	0.2124	740*600*500
ZPS-800	0.18	720	0.4072	1010*800*600
ZPS-1000	0.18	890	0.6221	1200*970*640
ZPS-1200	0.25	1090	0.9331	1430*1170*790
ZPS-1500	0.55	1390	1.5175	1780*1470*760

直排筛的尺寸图示

型号	A	B	C	D	E	F	G
ZPS-600	600	150	380	560	325	120	80
ZPS-800	800	200	540	600	350	125	90
ZPS-1000	970	250	640	640	350	150	100
ZPS-1200	1170	250	700	700	400	180	120
ZPS-1500	1470	250	760	760	440	200	120

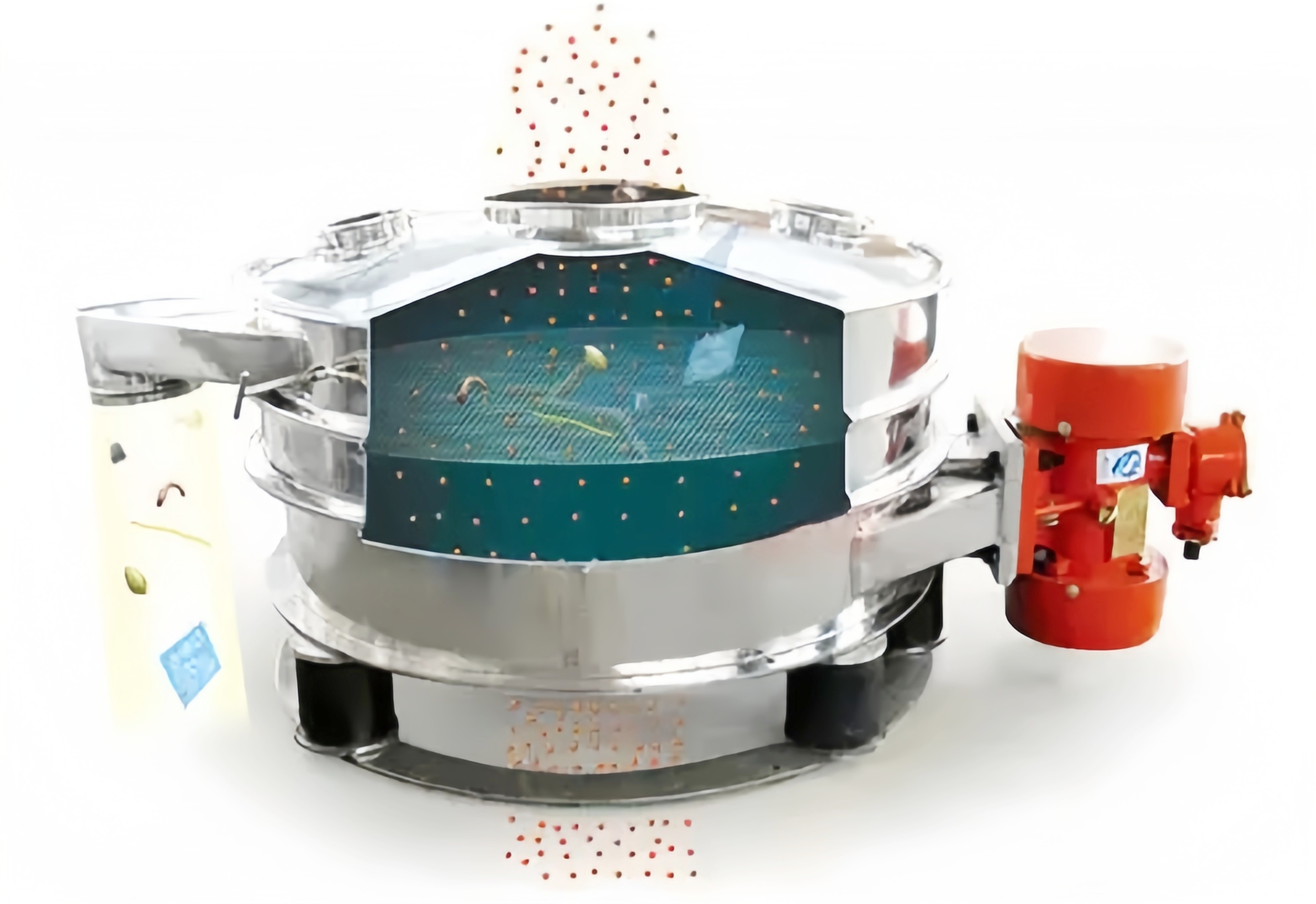

单电机直排筛是如何工作的？

单侧振动电机运转时，电机两端偏心块产生不平衡激振力，将电机旋转运动转化为垂直上下为主、小幅侧向为辅的复合振动，作用力全程传递至筛网表面。物料从顶部进料口落入筛面，在持续上下振动作用下快速打散、分层：细小微粒穿过筛网，沿底部直排通道直接输送至下一道工序；粗杂质、结块、线头、石子等无法过网，留在筛网表层。

单电机直排筛应用场景

单电机直排筛占地面积小，可直接串联管道、投料站、包装机等上下游设备，适配小型生产线、间歇式加工、管道在线除杂等轻量化生产场景。

食品行业：面粉、淀粉、糖粉、奶粉、米粉、食盐、调味品除杂，过滤原料内结块、纤维、砂石，多用于小型挂面、糕点、固体饮料生产线前端预处理。

医药行业：中药细粉、药用辅料、爽身粉、化妆品粉料过滤，316 不锈钢机型适配 GMP 洁净车间，去除粗纤维、粗颗粒杂质。

化工行业：滑石粉、碳酸钙、颜料、洗衣粉、锂电微粉、石墨粉管道在线除杂，拦截研磨设备脱落金属碎屑。

粮食行业：玉米粉、豆粕、麸皮小型加工筛分，去除秸秆、虫蛀颗粒，适配小型粮站、饲料作坊。

轻工新材料：金属粉末、合金粉、陶瓷粉料简易分级过滤，防止大颗粒磨损下游混合、包装设备。

单电机直排筛以低成本、低能耗、省空间、易清洁为核心竞争力，是轻量化粉体筛分场景的高性价比设备。
