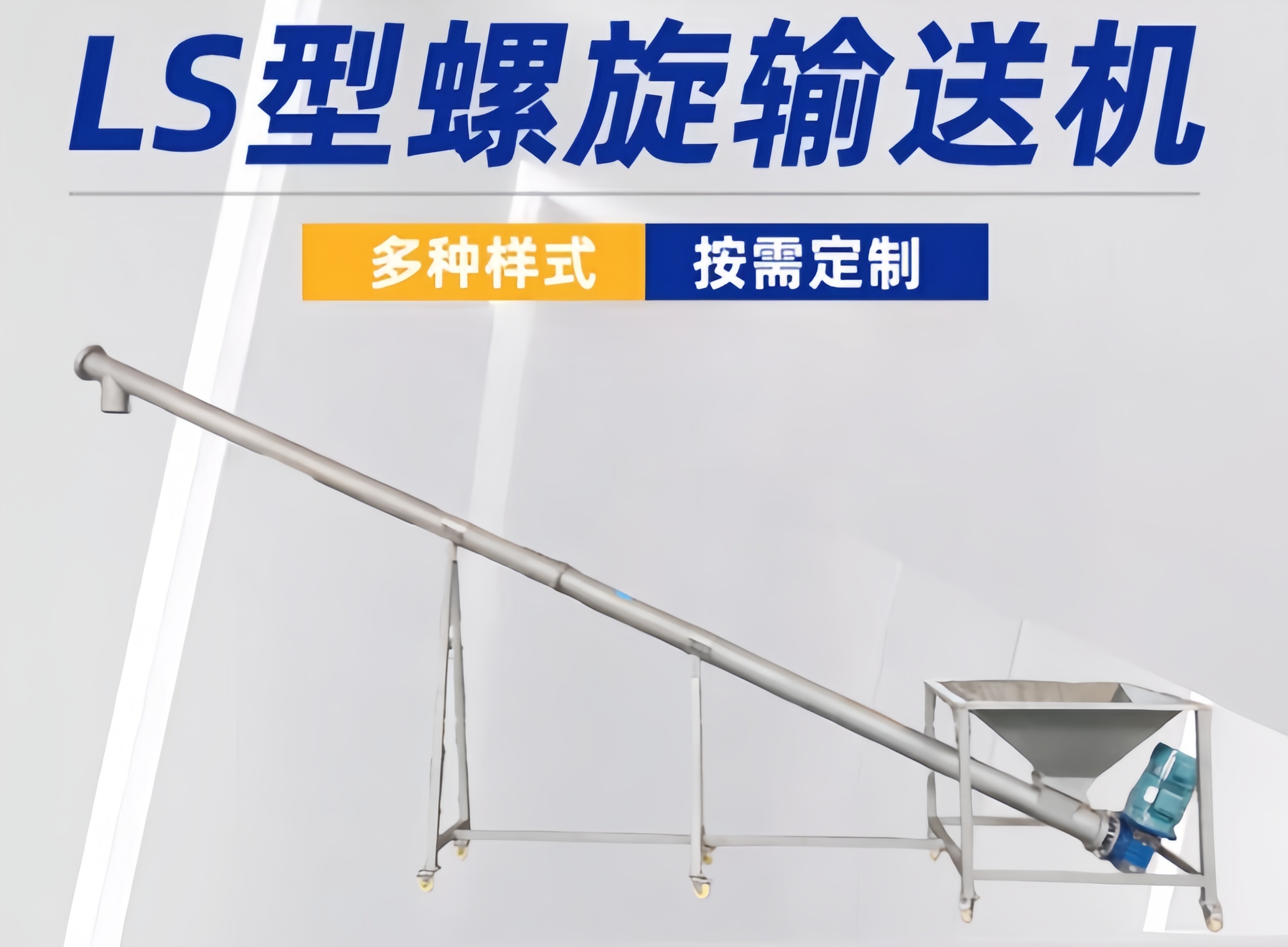

LS型螺旋输送机

LS型螺旋输送机 是一台通过螺旋叶片完成的连续输送的产品，可水平、倾斜、垂直布置，适配粉状、颗粒状、小块状等多种散料输送。整机密封性出色，能有效减少粉尘外泄，改善作业环境。它占地空间小、安装灵活，维护便捷且能耗较低，可单机使用也可多机组合输送。

LS型螺旋输送机特点有哪些？

LS 型螺旋输送机是常用连续输送设备，结构紧凑、密封性优异，可有效杜绝粉尘外溢，它承载能力强、运行低噪，安装布置灵活，适配多场景作业。

外置式轴承：头部及尾部轴承均被移至壳体外侧。这种设计有效避免了粉尘对轴承的侵入，不仅延长了轴承寿命，还使得安装和维护更加便捷。

优化的吊轴承：作为中间节的支撑部件，LS型的吊轴承整体结构紧凑，采用滑动轴承并配有防尘密封装置。

创新的连接方式：螺旋轴与吊轴承采用嵌入式或滑块连接。这带来极大的维护便利——拆卸吊轴承时无需移动螺旋轴，甚至在不拆卸盖板的情况下即可完成对吊轴承的润滑。

防堵塞设计：经过优化的变径螺旋结构，有效解决了卸料口容易发生的物料堵塞问题，保证了出料的顺畅。

LS型螺旋输送机组成结构

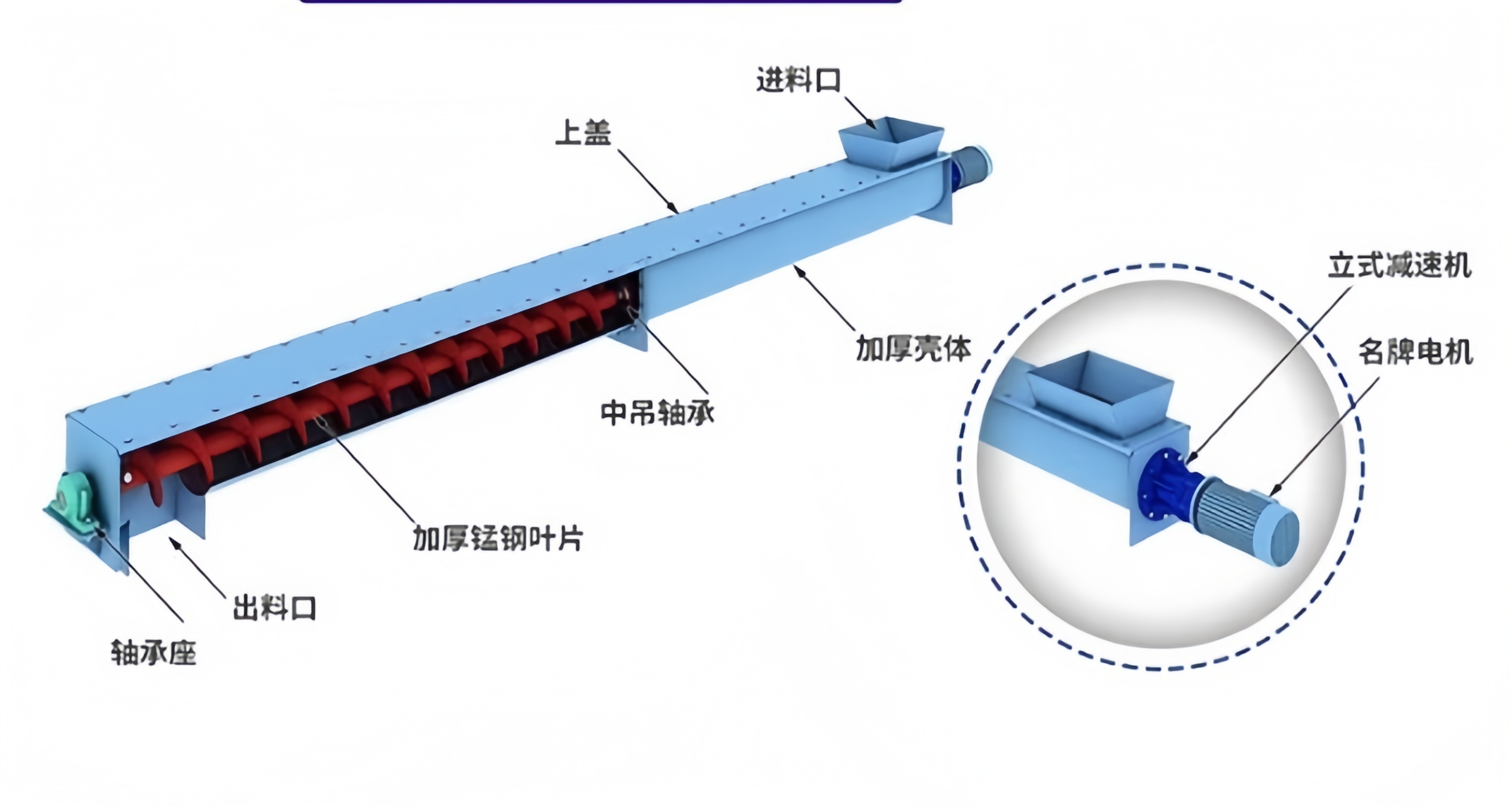

LS 型螺旋输送机整体结构紧凑，主要由机壳、螺旋轴、驱动装置、进出料口及支撑部件组成，各部件搭配合理，运行稳定，可实现粉状、颗粒物料连续输送，适配多种工业工况。

螺旋体：螺旋轴和螺旋叶片构成，是输送物料的关键。

轴承系统：头部及尾部轴承：均布置在壳体外部，有效防止粉尘侵入，提升了轴承寿命和散热效果。

中间吊轴承：用于支撑长距离输送时的螺旋轴，防止其下垂，其特点是无需移动螺旋轴即可拆卸维护。

机壳：采用无缝钢管或U型槽钢制成，端部通过法兰连接成一体，刚性好且密封性强。

驱动装置：由电机和减速机组成，常见形式包括减速电机直联为螺旋体提供旋转动力。

进出料装置：可根据工艺需求，在机壳上开设进料口和多种形式的出料口，支持多点装卸料。

LS型螺旋输送机是如何工作的？

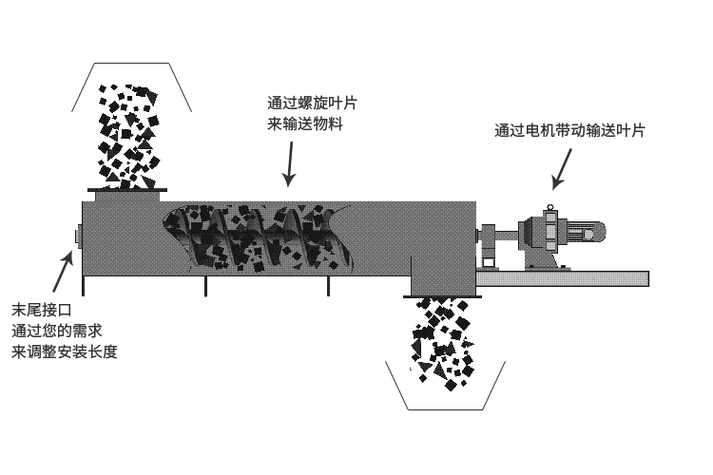

LS型螺旋输送机的工作原理类似于螺母在螺杆上的相对运动。当驱动装置带动螺旋轴在密闭的U型槽内旋转时，螺旋叶片对物料施加一个与叶片法线方向相同的推力。由于物料自身的重量及其与槽壁之间的摩擦力，物料不会随螺旋轴一同旋转，而是在叶片的推动下，沿着料槽的轴向方向滑动前进，最终，物料被连续推送至端部的卸料口排出。

LS型螺旋输送机型号参数

型号规格		直径（mm）	螺距（mm）	转速（r/min）	输送量（m³/h）	转速（r/min）	输送量（m³/h）	转速（r/min）	输送量（m³/h）	转速（r/min）	输送量（m³/h）
		D	S	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	40	110.8	32	88.6	25	69.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139
	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5

LS型螺旋输送机可以输送那些类型的物料？

LS 型螺旋输送机适配性强，可输送各类粉状、粒状及小块状松散物料，涵盖粮食、水泥、煤粉、砂石、化肥、炉渣等，广泛用于建材、粮食、化工等行业，不适宜输送粘性大、易结块或易变质物料。

粉状物料：包含水泥、煤粉、面粉、滑石粉、石膏粉、矿粉、石灰粉、化肥粉剂、饲料粉末、医药粉体、化工粉料、淀粉、木粉等，密闭结构可有效避免粉尘外泄。

颗粒状物料：涵盖各类谷物粮食、河沙、石英砂、化肥颗粒、塑料颗粒、树脂颗粒、谷物碎粒、豆粒、果粒、陶粒等，颗粒形态规整、流动性佳，输送过程不易粘连结块。

小块状物料：主要有焦炭、小块煤炭、炉渣、灰渣、碎石、矿石碎料、陶块、煤矸石、碎熟料等，物料硬度偏高、形态不规则，适配常规工况下的短途连续输送。

松散物料：指容重适中、流动性优良、无粘性、不易结团的各类散状物料，囊括上述粉、粒、小块类大部分物料，也包含碎秸秆、棉籽、麸皮、碎屑等轻质散料，适配性广。

LS型螺旋输送机以其结构紧凑、密封性好、维修方便的特点，成为了连接各种生产设备、实现自动化流水线作业的重要纽带。
