超声波振动筛网架

超声波振动筛网架是整个超声波系统将能量完全传导到超声波振动筛筛网网面上的重要组成部分。它采用特制双环结构，经过精确测量和设计它将充分发挥超声波功效，并把振幅在筛网的整个区域合理分配，使超声波能量在整个筛网网面能均匀传递，广泛应用于10目–635目超细粉末、高粘度、易团聚物料的精密筛分。

超声波振动筛网架优势是什么？

能量传导：依托专属共振环结构设计，可将超声能量无损耗、全覆盖传递至整张筛面，筛网各个区域振动一致性极强，彻底解决超细粉体局部堵网、筛分不彻底的问题。

张紧护网：相较于普通网架，超声波网架采用弹性均衡张紧设计，绷网受力均匀，无局部应力集中。既能牢牢固定细目筛网，保持筛面平整紧绷，又能缓冲高频振动产生的机械应力，减少筛网疲劳损耗、断裂、变形概率。

连续作业：整体一体成型、无焊接虚位，结构刚性强、抗疲劳、不易变形，可支持设备24小时连续稳定作业。

超声波振动筛网架结构设计

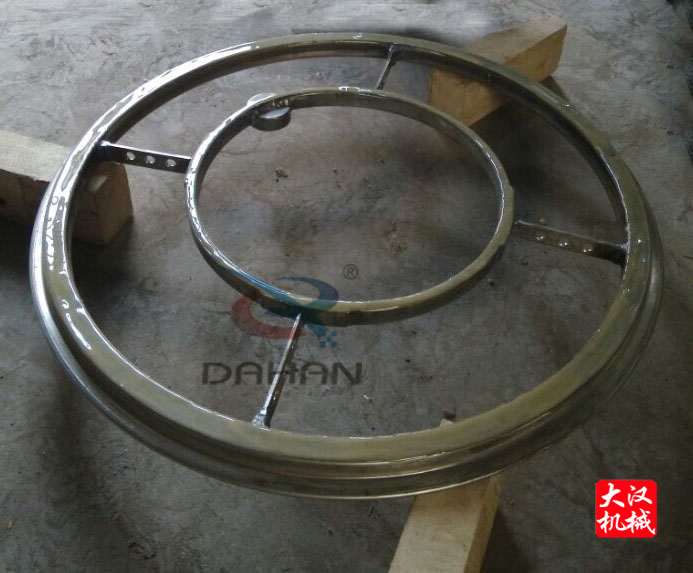

超声波振动筛网架采用分体式双环共振结构，主要由外网框架、内置共振环、连接拉筋、换能器安装基座四部分组成，多采用一体冲压成型工艺，结构精度高、形变误差极小。整体采用外实内空的科学布局，外圈实心框架保障整体结构强度与安装密封性，内圈中空共振环负责精准传导、扩散超声波能量，搭配均匀分布的连接拉筋，实现结构稳固与能量无损耗传导的双重效果。

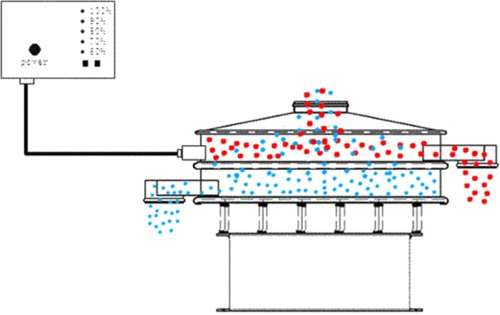

超声波振动筛网架工作原理

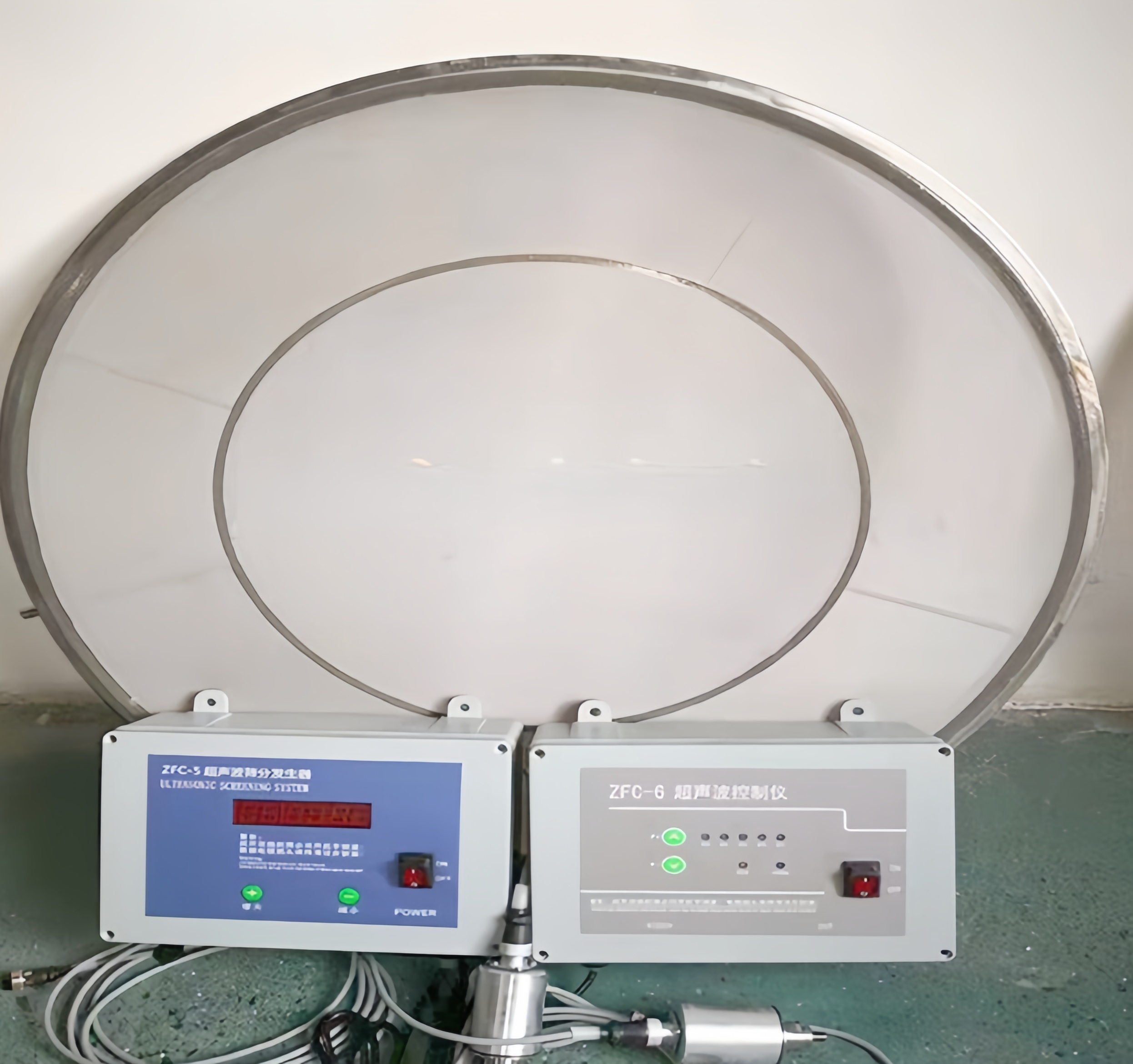

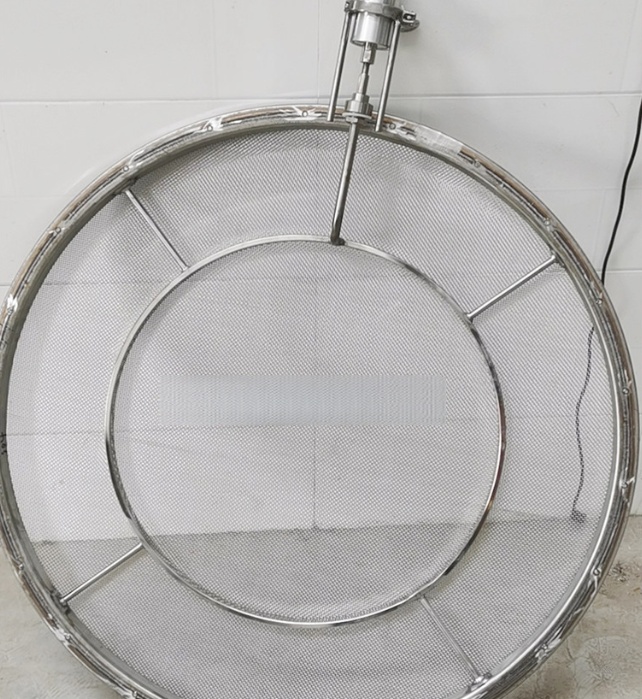

超声波振动筛网架的换能器固定在网架专属安装基座上，工作时产生的高频超声振动，通过共振环全域辐射、均匀分摊，让整张筛网的振幅、振动频率高度统一，彻底规避局部振动不均、部分网孔失效的问题。

超声波振动筛网架换网方法

将网架清洁干净，用干净的软布蘸丙酮将粘结面擦净

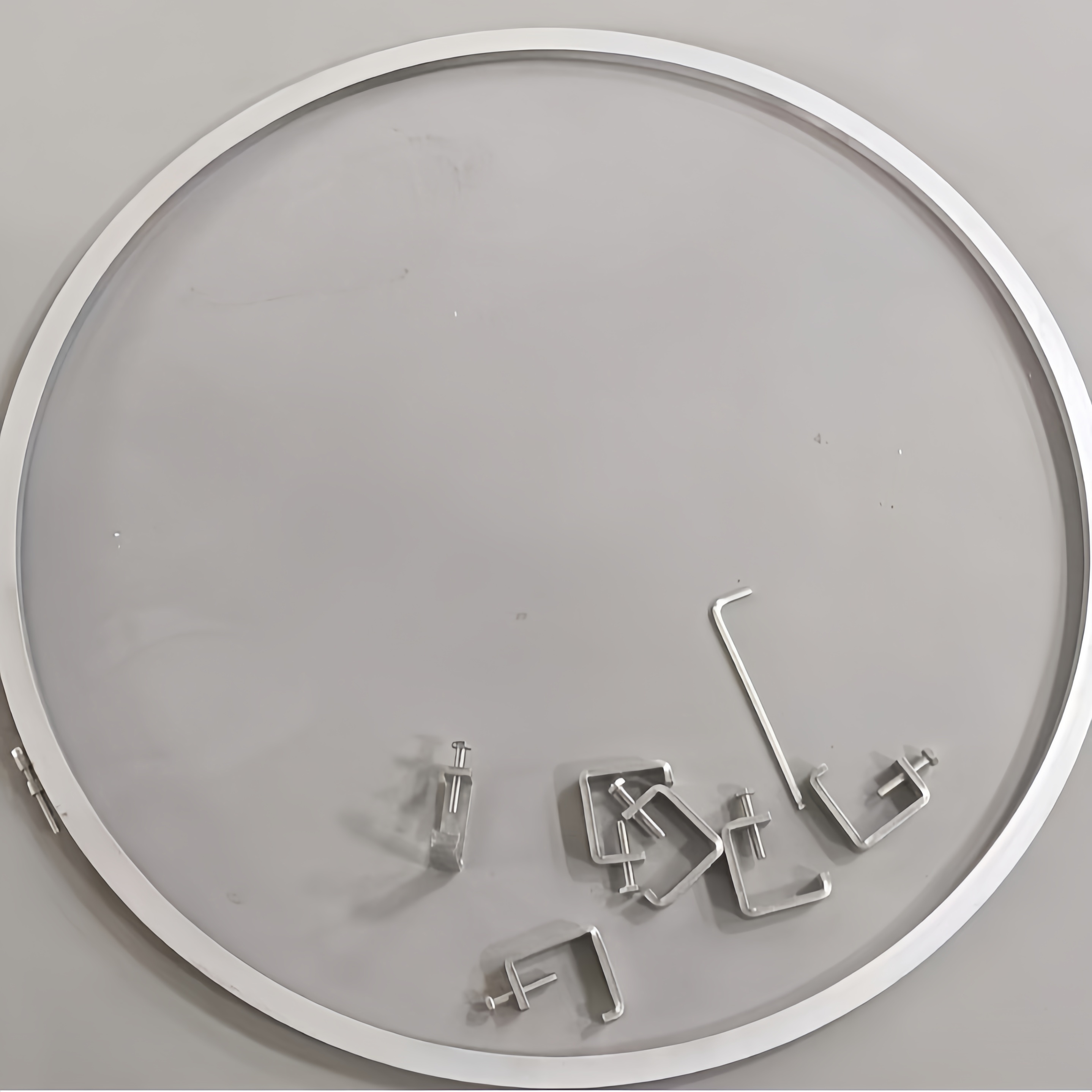

把绷网环平铺在洁净的台面上，把要安装的筛网放在筛网环上，锁紧卡箍，使筛网平整的绷在绷网环上；

将网架支于一悬空处；

用KD-504A二合一胶水混合充分后，均匀连续的涂在网架上；



把绷网环平稳的放在网架上（注意：上网的那面绷网环朝下放在网架之上），将压块螺丝均匀平稳的上于绷网环周围，使周围受力均匀，使网架上的胶渗透于筛网之上，待胶完全干透（在恒温的环境下，需要固干12小时）；



先松掉压块螺丝后，将绷网环上的锁紧卡箍松开，拿下绷网环后，即可使用。
