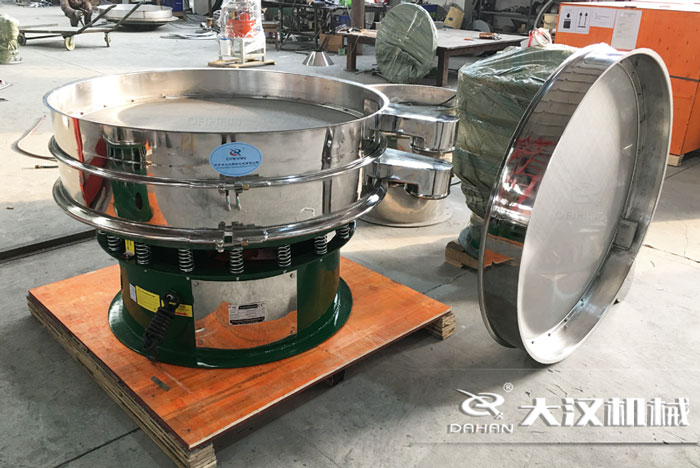

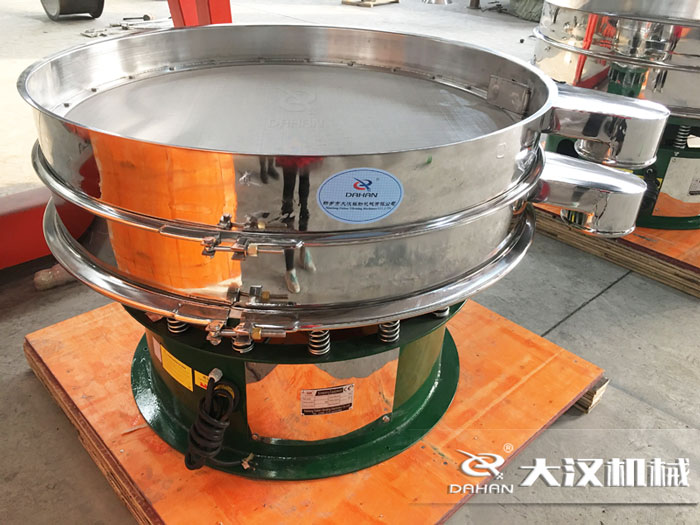

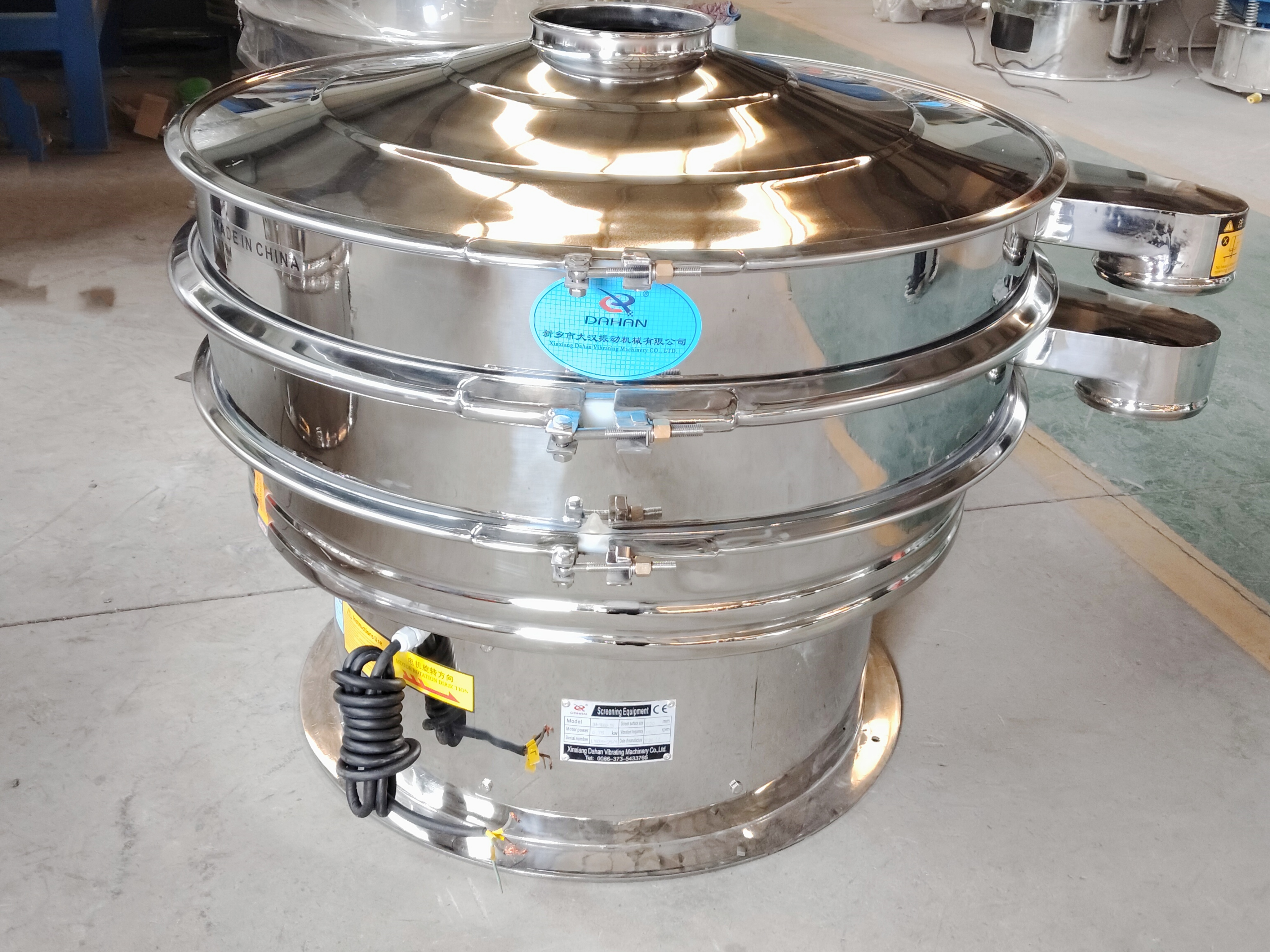

DH-1000-1S型振动筛分机为1500mm直径单层两出口不锈钢三次元振动筛,子母网分离式网架,与物料接触半部为304不锈钢材质,底座为碳钢材质。

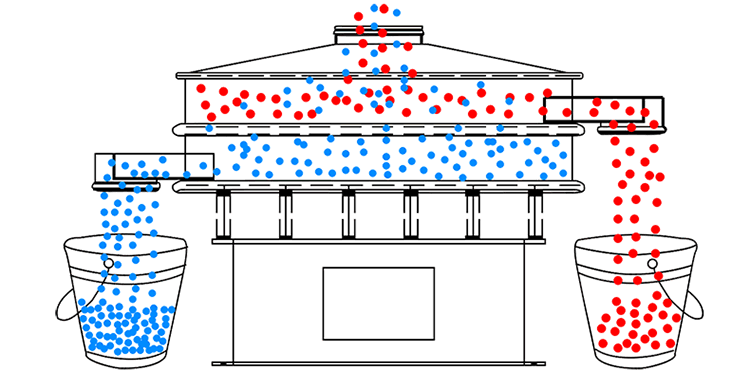

由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面进行筛分。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。
型 号 |
DH-600 |
DH-800 |
DH-1000 |
DH-1200 |
DH-1500 |
DH-1800 |
DH-2000 |
直径mm |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1500 |
Φ1800 |
Φ2000 |
筛网面积m |
0.24 |
0.45 |
0.67 |
1.0 |
1.6 |
2.43 |
3.01 |
筛网规格(目) |
2-500 |
||||||
进料粒度mm |
<Φ10 |
<Φ15 |
<Φ20 |
<Φ30 |
|||
振次rpm |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
有效筛面直mm |
Φ560 |
Φ760 |
Φ930 |
Φ1130 |
Φ1430 |
Φ1760 |
Φ1960 |
层数 |
1-5 |
||||||
功率Kw |
0.25 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
日常保养规则:
1、启动前:(1)检查工作筛网有无破损,如有破损,需立即更换完好的筛网;
(2)检查每一组束环是否锁紧,锁紧松动的束环;
2、启动时:(1)注意有无异常的声音;
(2)观察电流是否稳定;
(3)物料运转是否正常
定期保养:定期检查粗网、细网、弹簧、振动电机等部件是否有损坏,需添加润滑油的部位定期添加润滑油。
关键词:DH-1000-1S型振动筛分机
