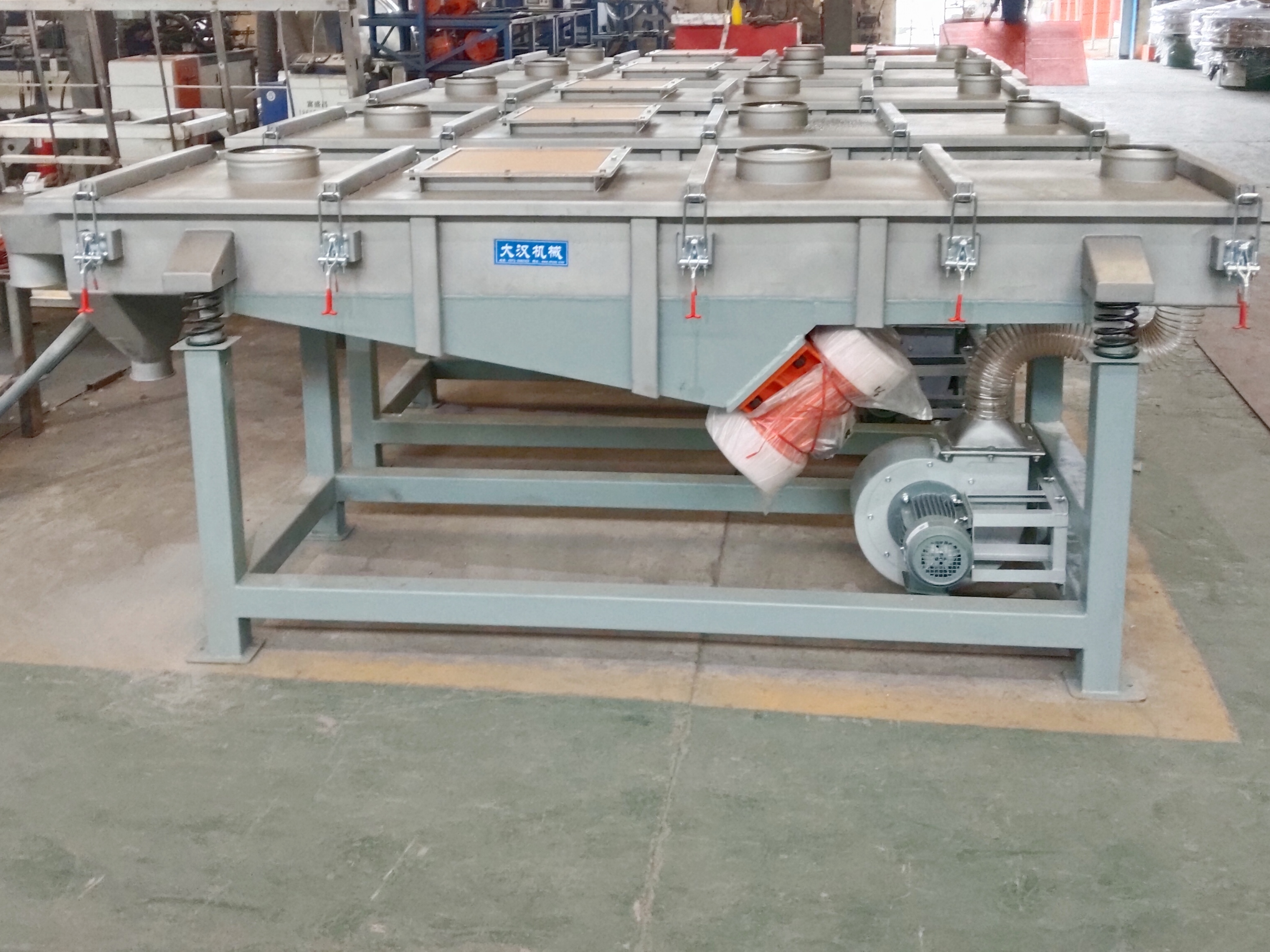

DZSF-0816型风冷式直线振动筛

DZSF-0816型风冷式直线振动筛 是针对高温特性物料研发的新型降温直线振动筛。该设备以大汉牌 DZSF 系列直线振动筛为基础机型，增设风机降温冷却系统，可在作业过程中对高温物料进行降温处理，降低高温物料筛分难度，显著提升筛分效率与处理量，帮助用户节约生产成本。相较于传统水冷直线振动筛，它更适配怕水、怕潮类物料的筛选与分级作业，工况适配性更强。

DZSF-0816型风冷式直线振动筛特点

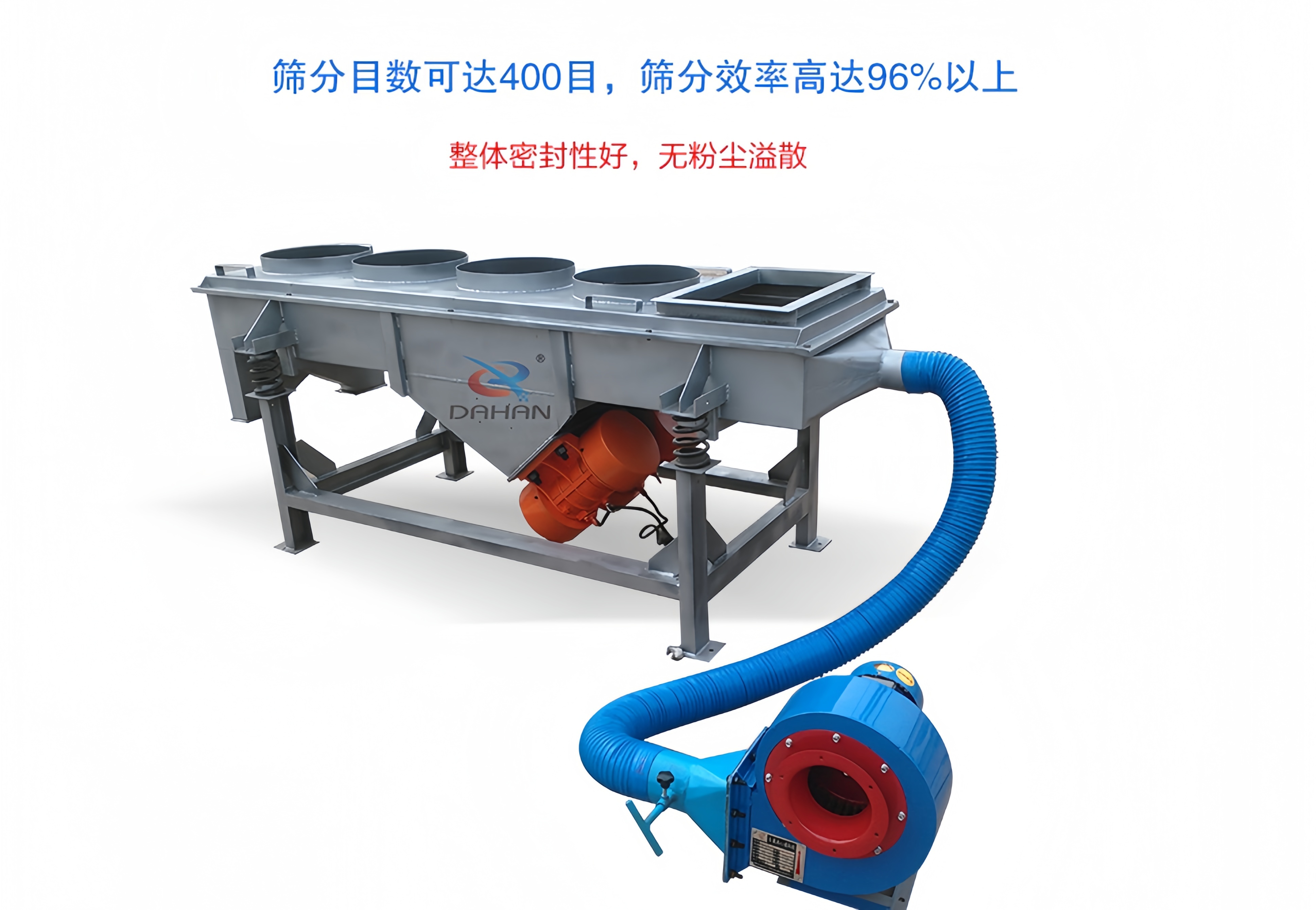

DZSF-0816型风冷式直线振动筛集成强制风冷结构，可以有效降低物料温度；直线振动输送稳定，处理能力优良，结构坚固易维护，密封防尘，能长时间连续稳定作业。

适配特殊工况：针对高温物料、长时间连续作业场景，主动控温，防止电机过热、物料粘网结块，拓展使用范围。

处理量大：直线推送式输送，进料均匀时可稳定连续生产，适合中大型生产线配套。

结构可靠：模块化结构，筛网拆装便捷，风冷组件易检修更换；整体故障率低，运维成本可控。

定制化程度高：材质、层数、出料方式、风冷功率可根据物料特性定制，适配不同行业卫生、耐磨、防腐要求。

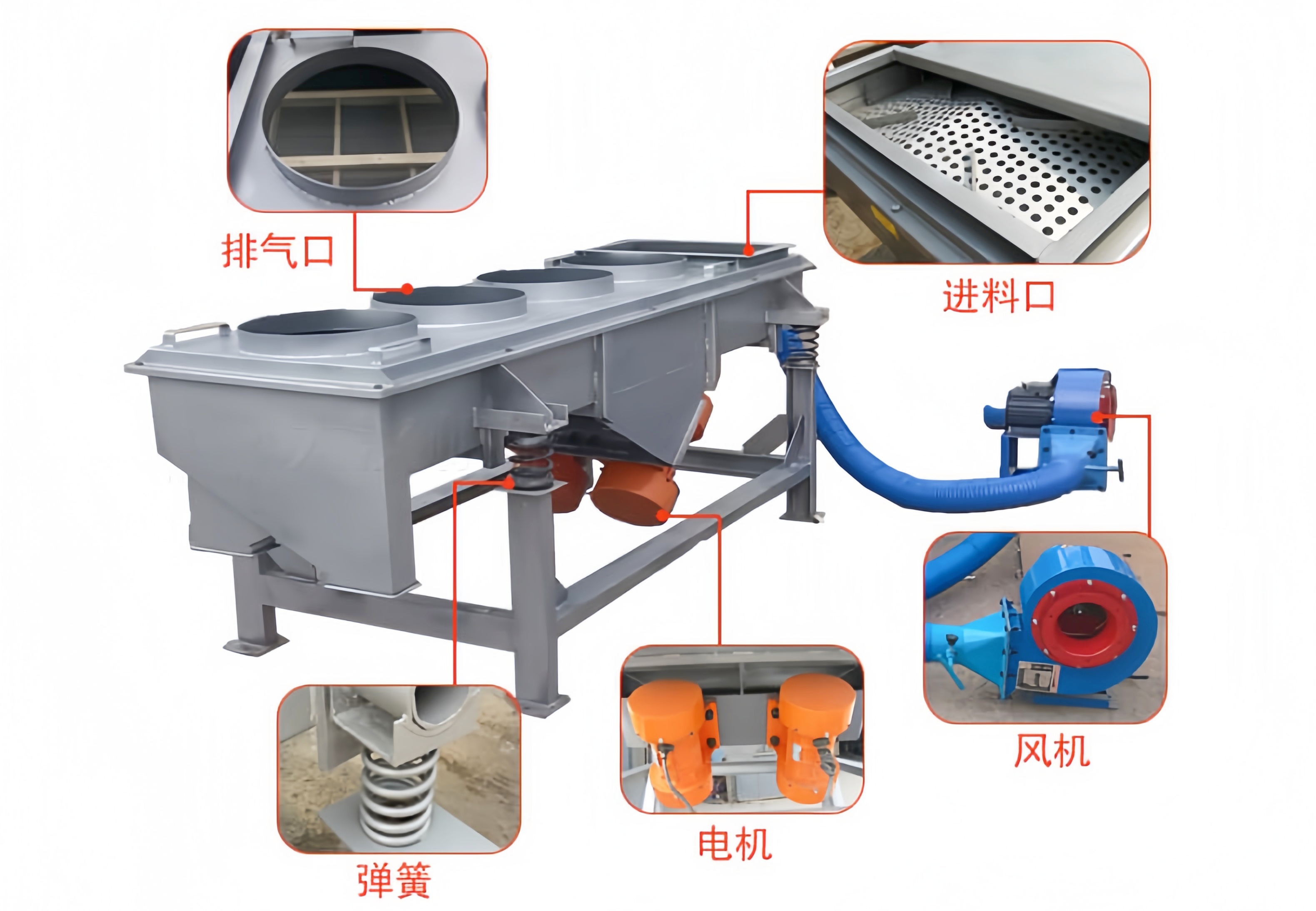

DZSF-0816型风冷式直线振动筛组成结构

DZSF-0816型风冷式直线振动筛整机主要由筛箱总成、风冷散热系统、振动激振机构、机架支撑机构、减震缓冲机构、进出料密封机构六大核心部分组成，各部件协同工作，保障设备连续、稳定、低温运行。

筛箱总成：为整体焊接密闭式结构，分为筛框、筛网、压网装置、衬板、密封胶条等部件。

筛箱有效尺寸为800mm×1600mm，采用加厚钢板折弯焊接成型，整体抗振、不易变形。

风冷散热系统：为高温物料、长时间连续生产设计，由冷却风机、定向风道、导风罩、散热风口、通风管路组成。

振动电机：采用双卧式振动电机对称布置作为激振源，安装于筛箱两侧底部，是整机的动力核心。

支撑机构：采用加厚方管型钢整体焊接成型，结构稳固、承载力大、抗冲击性强，可稳定支撑筛箱、电机、风冷系统全部重量。

进出料口：设备前端设置一体式进料口，可对接皮带、料仓、喂料机等多种上料设备，实现均匀连续进料；尾部配置大口径出料口，透筛细料、筛上粗料分区排出，出料顺畅、无堵料、无积料。

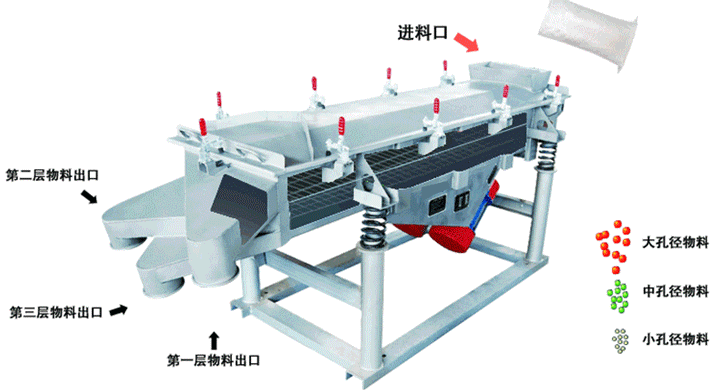

DZSF-0816型风冷式直线振动筛工作原理

DZSF-0816型风冷式直线振动筛搭载两台对称布置的振动电机，两台电机反向同步运转，偏心块产生的激振力形成沿筛面斜向的合力，驱动筛箱做往复直线振动。 物料由进料端均匀给到筛面，在直线振动推力作用下，向前跳跃、滑行输送；小于筛孔的物料透过筛网完成分级，大于筛孔的物料从出料端排出，实现连续式筛分。 风冷系统独立或联动运行，持续对振动电机、高温接触部位进行强制散热，避免电机过热降效、物料因高温粘连筛网，解决高温工况下的筛分痛点。

DZSF-0816型风冷式直线振动筛型号参数



型号	DZSF-520	DZSF-525	DZSF-816	DZSF-1020	DZSF-1025	DZSF-1030
公称尺寸 （mm）	500*2000	500*2500	800*1600	1000*2000	1000*2500	1000*3000
物料粒度 （mm）	0.074-10	0.074-10	0.074-10	0.074-10	0.074-10	0.074-10
振次（次/分）	960	960	960	960	960	960
筛面倾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°
振幅	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5
层数	1--6	1--6	1--6	1--6	1--6	1--6
功率（KW）	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)

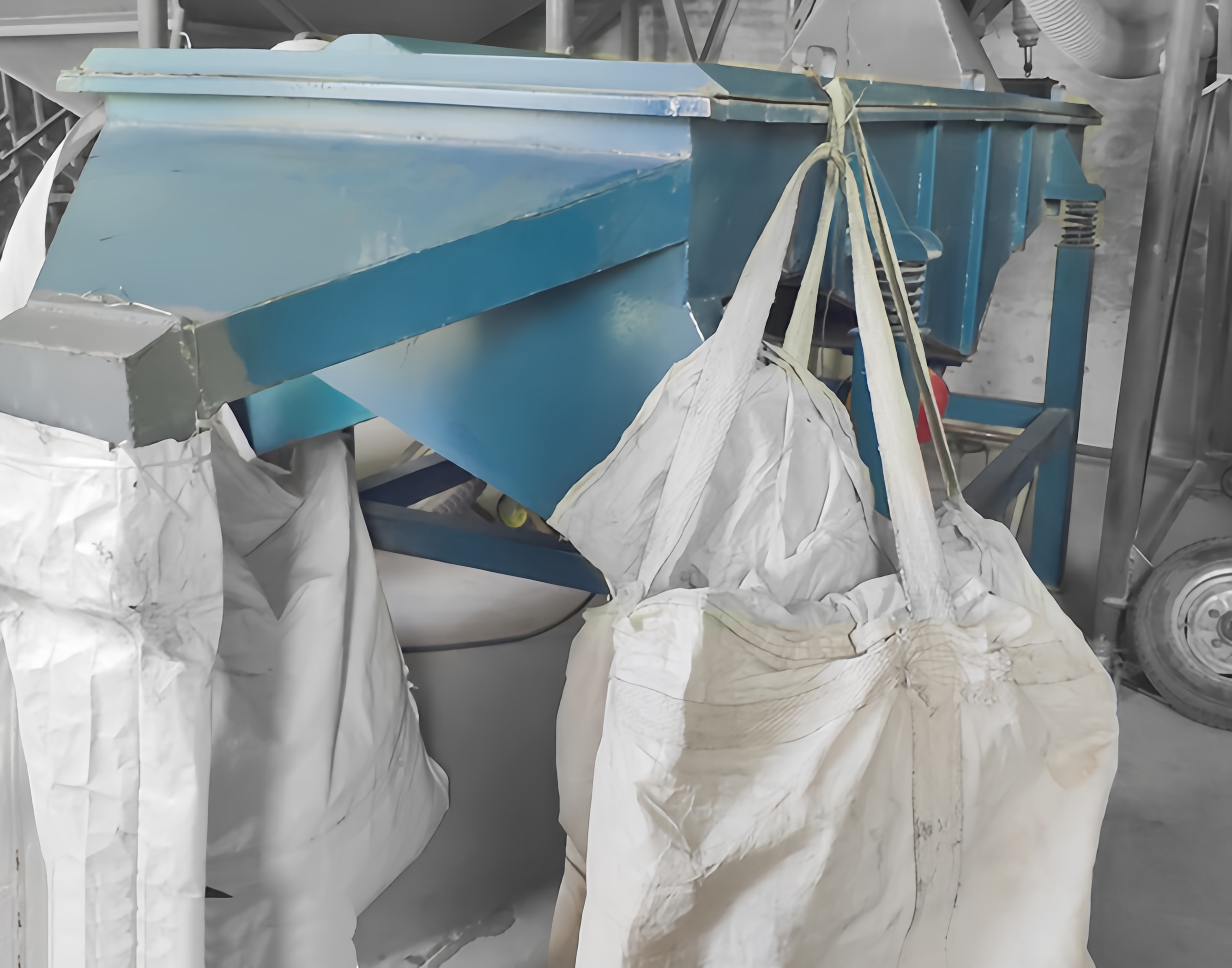

DZSF-0816型风冷式直线振动筛适用行业

建材行业：石英砂、金刚砂、耐火颗粒、建筑骨料分级除杂；

化工行业：颗粒化工原料、树脂颗粒、化肥颗粒筛分；

粮食与农副产品：粮食除杂、饲料颗粒分选；

磨料、冶金辅料等高温 / 易发热物料的分选作业。

DZSF-0816型风冷式直线振动筛使用方法

开机前检查风冷系统风机、线路、振动电机固定、筛网张紧度及密封情况；运行中保持风冷通道通畅，禁止遮挡散热风口；禁止超负荷进料，避免物料堆积压损设备。作业结束后清理筛面残留物料，定期检查减震件、电机、风冷部件损耗情况，及时更换老化配件，保障设备长期稳定运行。

DZSF-0816型风冷式直线振动筛是在成熟直线筛技术上针对温控需求升级的专用机型。它既保留了直线筛处理量大、输送稳定的优点，又通过风冷结构解决高温工况难题
