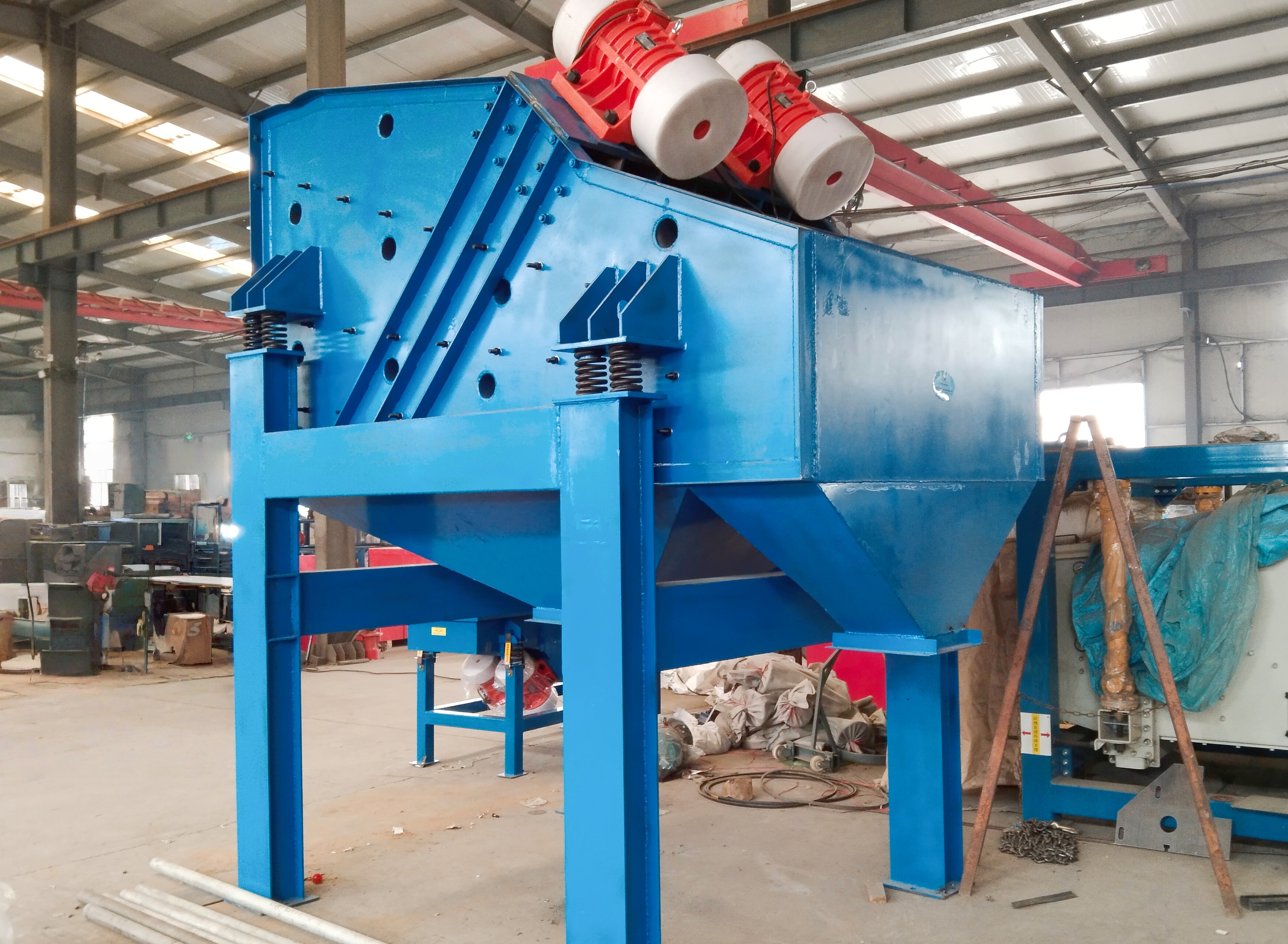

ZSG-1235型矿用振动筛

ZSG系列矿用振动筛是我公司自行研制的一种新型筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业。

筛孔尺寸：3-50mm

成绩：单层、多层

电压：380V

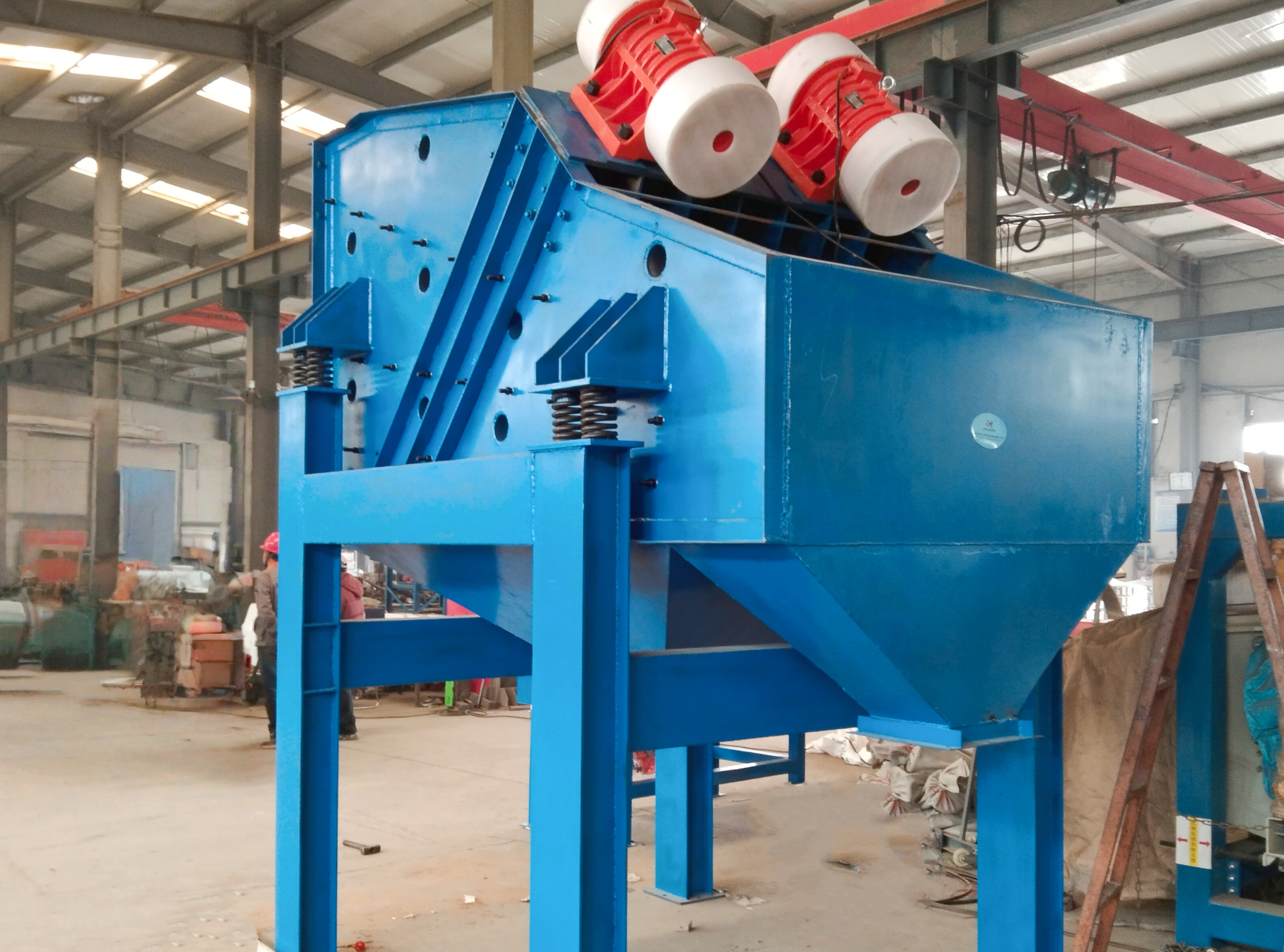

ZSG-1235型矿用振动筛 采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等国内外技术及先进的自同步振动原理制作而成，具有寿命长、噪音低、处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点；高效重型振动筛适用于烧结炭、自然矿、焦炭及磨料磨具、化工原料等粉粒物料的筛分。

ZSG系列矿用振动筛工作原理和结构

ZSG系列矿用重型振动筛(重型振动筛)筛箱依靠两台相同的振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振动幅。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式，减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。

ZSG-1235型矿用振动筛型号参数

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	配用电机
型号	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5<

ZSG矿用振动筛维护与操作

矿用振动筛在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台筛机运转时，先空负荷启动，运行，停车一次，观察有无异常现象及声响，空运转时应保持平稳正常。连续运转4小时后，测量轴承温度，轴承温度不得超过75摄氏度。连续空运转4小时后，将各部位联接螺栓重新紧固一次，以后再重复进行2-3次，带料运转时，给料要均匀，使物料匀布筛面，如物料跑偏，应调整给料点。筛机停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。振动电机使用3个月后加油一次，每半年小修一次，每年大修一次，并按振动电机说明书对振动电机进行维护、保养。

关键词:矿用振动筛
