五层振动筛

发布时间：2025-12-10 16:22:09 作 者：up 浏览次数： 次

五层振动筛 是一款为多等级物料分级需求设计的筛分设备，凭借独特的五层筛网结构与强劲的振动动力，成为处理粉末、颗粒物料的核心装备。它打破了传统少层级振动筛需多次筛分的局限，通过一次进料即可完成五个粒径的分离，提高生产流程，提升分级效率。五层独立筛网可灵活配置不同目数，从粗颗粒的初步分级到细粉的筛选，全方位满足不同行业对物料粒径的严苛要求。设备采用稳定的振动驱动系统与密封式筛箱设计，在保障分级精度的同时，有效减少物料泄漏与粉尘污染，为粉末与颗粒物料的规模化、精细化分级提供可靠解决方案，我们支持非标定制生产可以结合您的生产现场和需求为您提供定制化的筛分设备。

五层振动筛类型有哪些？

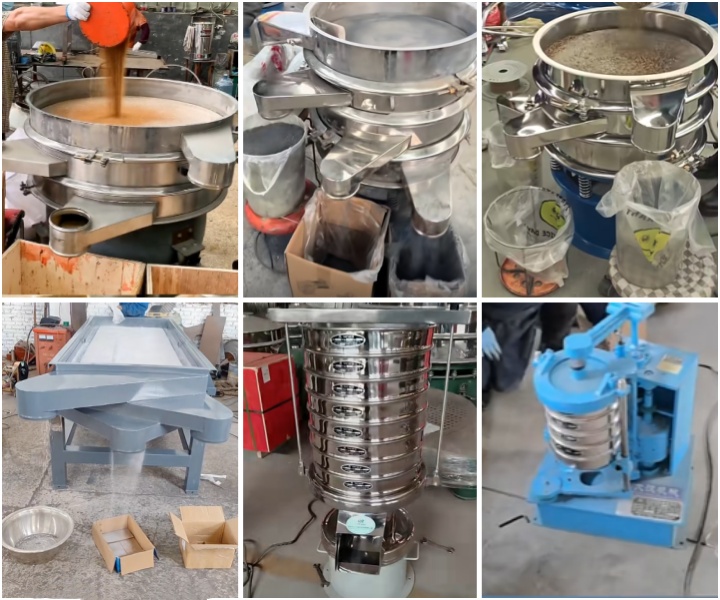

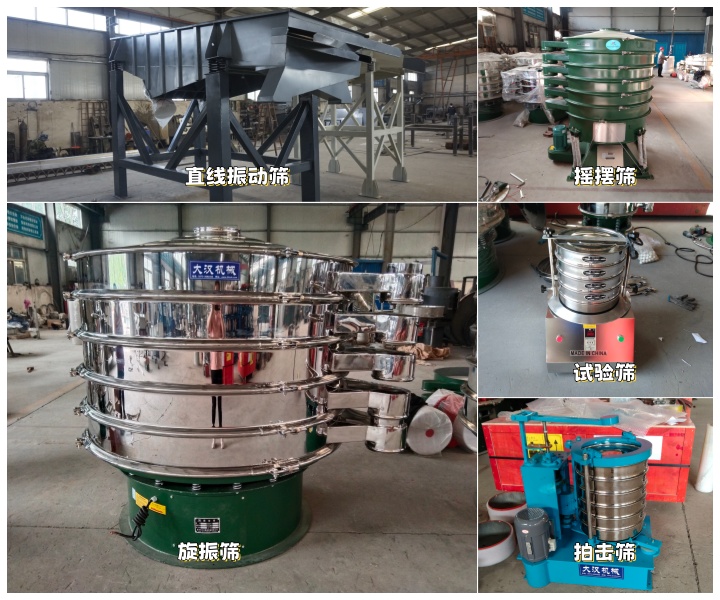

我们结合客户的生产需求提供的五层振动筛包括有，旋振筛、直线振动筛、摇摆筛、试验筛、拍击筛五种类型。不同类型设备在运动轨迹、结构设计与应用场景上各有不同，可以结合粉末、颗粒等不同物料的筛分需求来选择合适的筛分机。

五层旋振筛：采用立式振动电机驱动，筛体做三维立体振动，物料在筛面上呈螺旋状扩散运动。五层筛网可灵活配置 20-400目不同孔径，可以添加超声波系统能够轻松应对超细粉末筛分，密封性能优异，能有效防止粉尘外泄。

五层直线振动筛：由双振动电机同步反向驱动，物料沿筛面做直线跳跃式运动，流转速度均匀。五层筛网呈水平或微倾斜布置，有效筛分面积大，处理量要比旋振筛高，适合的干式粉状或颗粒状物料。

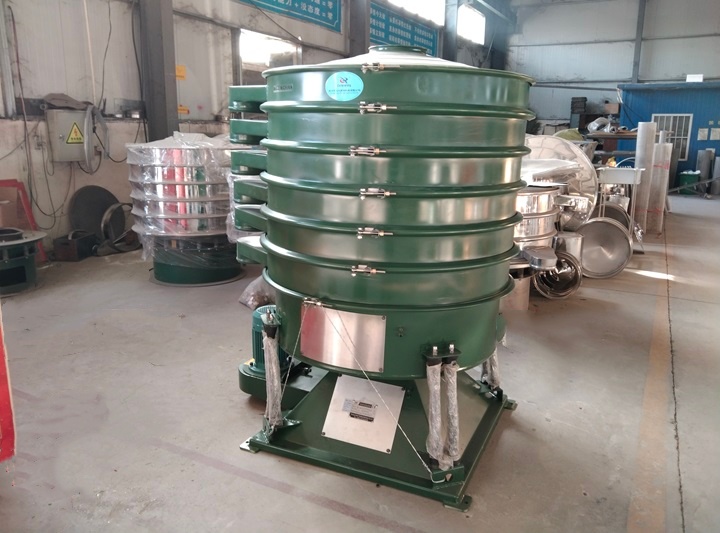

五层摇摆筛：防人工筛分的摇摆轨迹，结合低频大振幅运动，物料在筛面上分层扩散均匀。五层筛网通过率高，不易堵塞，增加超声波系统尤其适合处理粘性稍大、易团聚的粉末或不规则颗粒。设备运行噪音低、磨损小，筛网更换便捷，适配塑料颗粒、中药饮片、化工助剂等物料。

五层试验筛：主要用在实验室研发与质量检测设计，体积小巧、结构紧凑，占用空间小。五层筛网严格遵循标准孔径规格，筛分精度高、重复性好，每层都能够添加超声波系统，准确分离微量样品的不同粒径组分，为配方优化与质量控制提供可靠数据支持。

五层拍击筛：兼具往复振动与拍击动作，通过高频拍击力破除物料团聚，避免筛网堵塞。五层筛网适配超硬材料、微粉等难筛分物料，常用于金刚石、磨料等高精度分级场景。

五层振动筛优势有哪些？

五层振动筛的核心优势集中体现在分级效率、成本控制、适配能力、筛分粒径四大维度，能够解决粒径物料分级的行业痛点。

一次筛分多等级：配备五层独立筛网，可根据需求配置不同目数，实现一次进料、五档分级，直接产出 5 种不同粒径规格的物料，无需多次重复筛分。

成本低：一台设备即可替代多台少层级振动筛的分级工作，减少设备采购、占地空间与能耗投入；同时节省多次上料的人工成本与时间成本。

使用范围广：物料兼容性强可处理粉末、颗粒等多种形态物料，无论是无粘性的矿石颗粒、食品杂粮，还是易团聚的化工粉末、医药原料，都能通过调整振动参数、筛网材质适配。

分级稳定：保障产品品质五层筛网独立作业，每层筛网目数精准匹配粒径要求，筛分精度可达±1%-3%，能严格控制各等级物料的粒径分布。

操作简单便捷：采用模块化设计，筛网更换与清洁简单快速，日常维护工作量小；密封式筛箱结构有效防止粉尘外泄与物料泄漏，兼顾环保与生产安全。

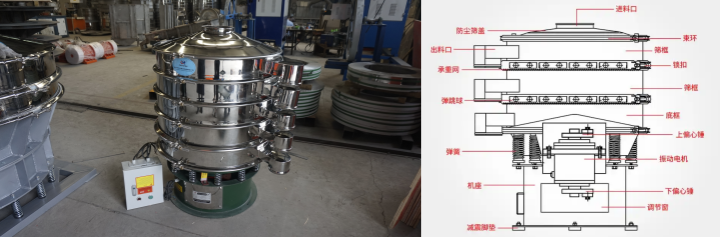

五层振动筛组成结构

五层振动筛的结构设计围绕高速分级、稳定运行展开。设备主体由筛箱、振动电机、五层筛网、减震装置、出料口等核心部件组成。筛箱采用加厚钢板焊接而成，结构坚固且密封性强，有效防止物料泄漏与粉尘飞扬；五层筛网均采用高耐磨、高韧性的金属丝编织网或聚氨酯筛网，可根据物料特性与分级需求，灵活配置不同目数，实现从粗颗粒到细粉的多等级分离；振动电机作为动力核心，多采用双电机同步驱动，产生三维立体振动轨迹，确保物料在各层筛面上均匀分散、快速透网；底部减震装置则能降低设备运行时的振动传导，减少噪音污染，保障设备长期稳定运行。

五层振动筛是如何工作的？

五层振动筛的工作原理基于振动分散+多层筛选的协同模式。当物料从顶部进料口进入筛箱后，振动电机启动产生高频振动，带动五层筛网同步做三维运动。物料在振动作用下沿筛面均匀扩散，依次经过五层筛网的逐级筛选：粒径最大的粗颗粒被最上层筛网拦截，从对应粗料出料口排出；符合该层级筛网孔径的物料则透过筛网，进入下一层级继续筛选；依此类推，经过五层筛网的精准分离，最终从底部出料口排出最细级别的物料。

五层振动筛技术参数

设备	筛面层数	网孔尺寸 目
直线振动筛	5	2-200
旋振筛		2-600
摇摆筛		2-500
试验筛		2-1800
拍击筛		2-500

五层振动筛应用场景有哪些？

五层振动筛凭借自身的优异条件广泛应用于需要多粒径物料分离的工业生产与实验室检测场景，覆盖矿山、食品、化工、医药、新能源等多个领域。

矿山与建材行业：用于砂石、矿石、水泥熟料、陶瓷原料等颗粒物料的分级。比如将石灰石颗粒分离为不同粒径的骨料，适配建筑混凝土、道路垫层等不同用途；或对石英砂进行多层筛分。

食品与农产品加工：适配杂粮、坚果、面粉、淀粉等物料的分级。例如对大豆、花生按颗粒大小分级；对小麦粉进行五层筛分工序，分离出不同粗细度的面粉。

化工与新材料行业：处理塑料颗粒、涂料粉末、染料、橡胶助剂等物料。比如对塑料粒子进行分级，筛选出符合注塑、挤出工艺的不同粒径颗粒；对锂电池正极材料粉末进行多层筛分。

医药与保健品行业：用于中药颗粒、西药原料粉、益生菌粉等物料的分级。例如对中药饮片颗粒进行筛分，分离出不同规格的饮片，满足配方用药需求；对西药原料粉进行高精度分级，保障药品成分均匀性。

实验室与科研检测：五层试验筛、拍击筛常用于科研院所、质检机构的物料粒度分析。比如对矿石样品、化工新材料样品进行五层分级，获取不同粒径组分的占比数据。

如何选择合适的五层振动筛？

我们在选择适合自己的振动筛时，需要先结合自己的物料特性、分级粒度、时产要求综合来进行挑选，这其中的每一个数据都是选择设备的因素，也可以先结合以下几点先进行前期的基础判定。

依据物料特性选型：处理粉末、易团聚物料优先选五层摇摆筛或旋振筛，摇摆筛低频摇摆不易堵网，旋振筛三维振动分散性强；处理大颗粒、高产能矿石、砂石等物料，优先选五层直线振动筛，直线轨迹筛分效率高、处理量大；实验室检测、微量样品分析则选五层试验筛或拍击筛，精度高、重复性好。

根据分级精度与目数需求选型：若需高精度分级、细粉筛分，优先选五层旋振筛或拍击筛，筛网目数配置灵活且筛分稳定；若分级精度要求较低、侧重粗颗粒分级，五层直线振动筛更适配，有效筛分面积大，能满足规模化生产的粒径筛选需求。

结合生产场景与产能选型：规模化工业量产场景，根据物料形态选五层直线振动筛或旋振筛，可适配连续化作业；中小型车间、多品种小批量生产，选五层摇摆筛，设备占地小、噪音低，筛网更换便捷；科研、质检场景，直接选五层试验筛或拍击筛，符合标准检测规范，数据精准可靠。

参考材质选型：食品、医药行业需选304/316L 不锈钢材质的五层振动筛，符合卫生标准；化工腐蚀性物料需选 PP 材质或衬胶处理的设备。

五层振动筛生产厂家

新乡大汉振动机械是专注振动筛研发生产的厂家，核心支持非标定制服务。可深度结合客户生产需求与现场布局，灵活添加滚轮设计方便设备移动，按需调整进出料口的位置、形状及尺寸，完美适配生产线衔接。设备涵盖旋振筛、直线振动筛等类型，筛网目数 10-600 目可选，材质包括碳钢、304、316 不锈钢等，适配粉末、颗粒等多种物料。配备专业技术团队，支持上门测量，可以结合图纸生产，也能够结合您的现场情况给您定制出图纸定做。

五层振动筛通过科学的结构设计与高速的工作原理，打破了传统筛分设备的分级局限，以多层级、高效率、高精度的核心优势，成为工业生产中多等级物料分级的理想装备，为各行业提升生产效率、优化产品品质提供了有力支撑。
