520型不锈钢直线筛

520型不锈钢直线筛概述

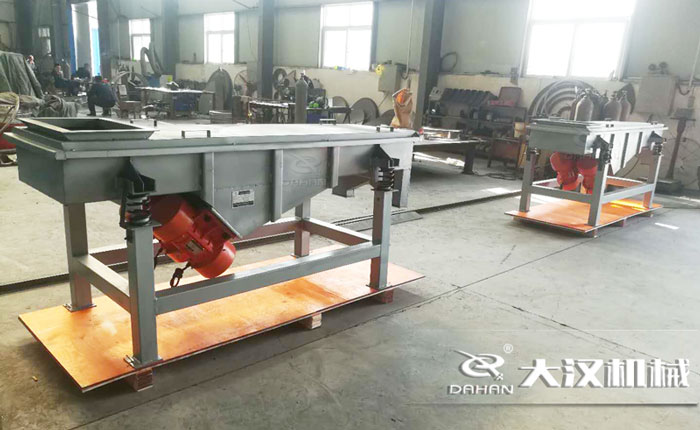

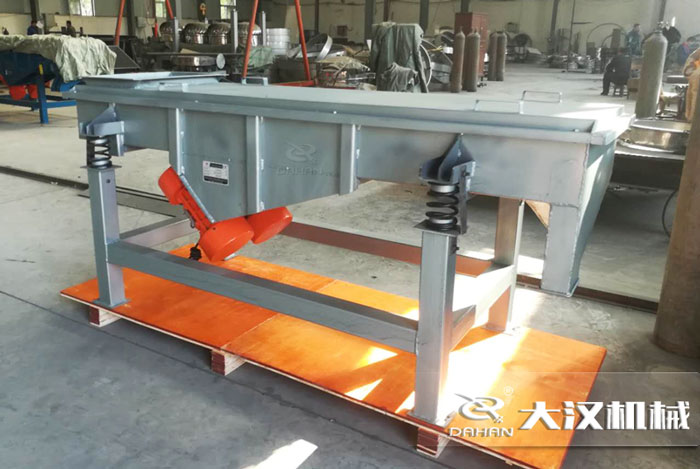

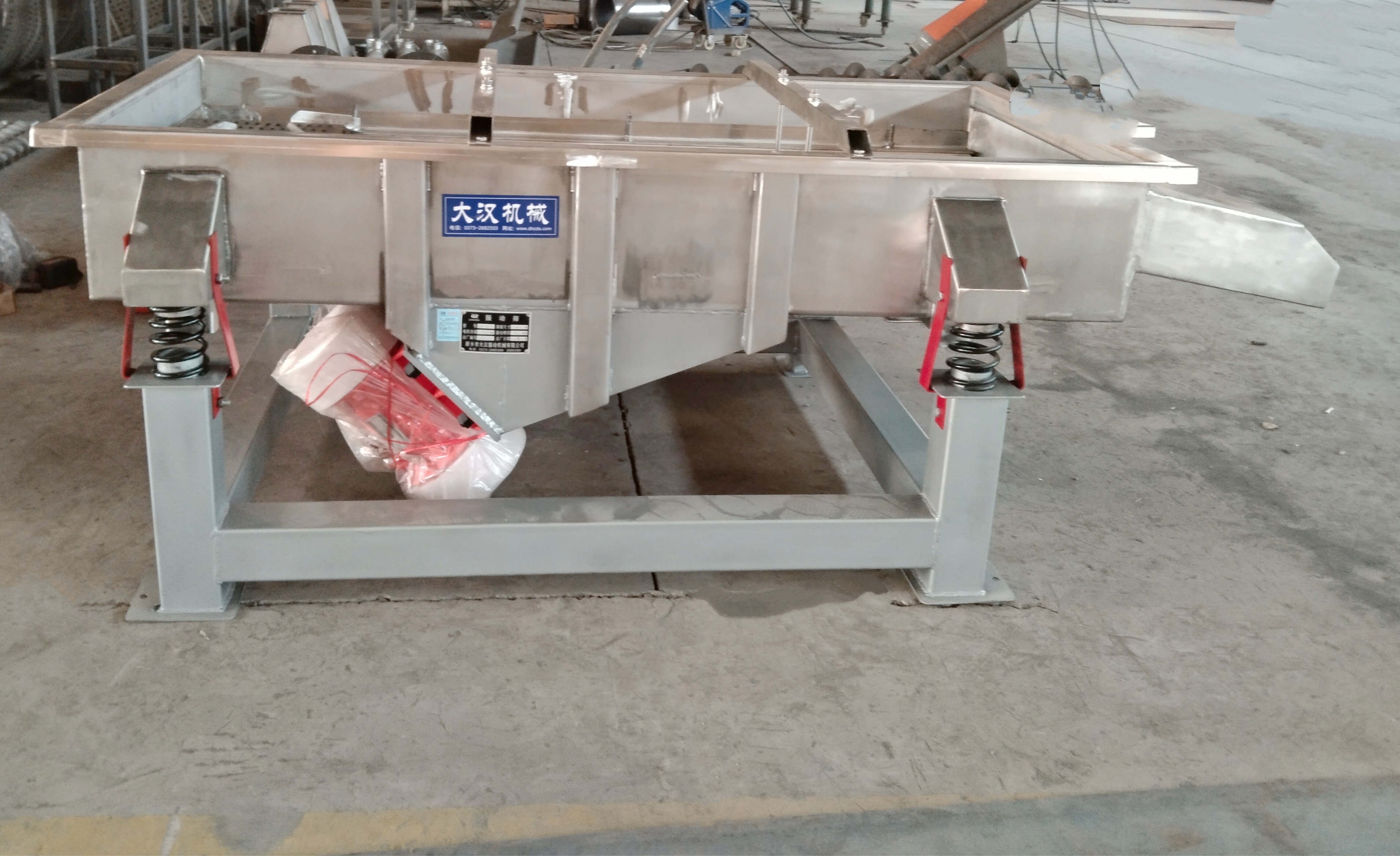

520型不锈钢直线筛是一台筛宽500mm、有效筛面长度2米的长方形振动筛，整机物料接触区域全部采用不锈钢折弯焊接成型，表面拉丝抛光无卫生死角，防锈耐酸碱，搭配1–5层可定制筛网，能一次性完成多级粒度分级、除杂、除粉作业，筛分精度稳定、堵网概率低。整机搭配橡胶减振弹簧，运行噪音小、振动不传导地面，全封闭防尘顶盖可按需选配，杜绝粉尘外溢，契合流水线连续化生产需求。相较大型直线筛，520型机身占地紧凑，安装调试简单、筛网更换便捷，小时处理量适配中小型加工厂产能需求。

520型不锈钢直线筛特点

520型不锈钢直线筛中型产能定位，兼顾处理量与占地面积，相比大型直线筛成本更低，对比小型筛分机产能更高，是中小型洁净物料加工厂通用筛分设备。

机身小巧：适配中小型流水线、车间狭小工位安装，移动、摆放灵活。

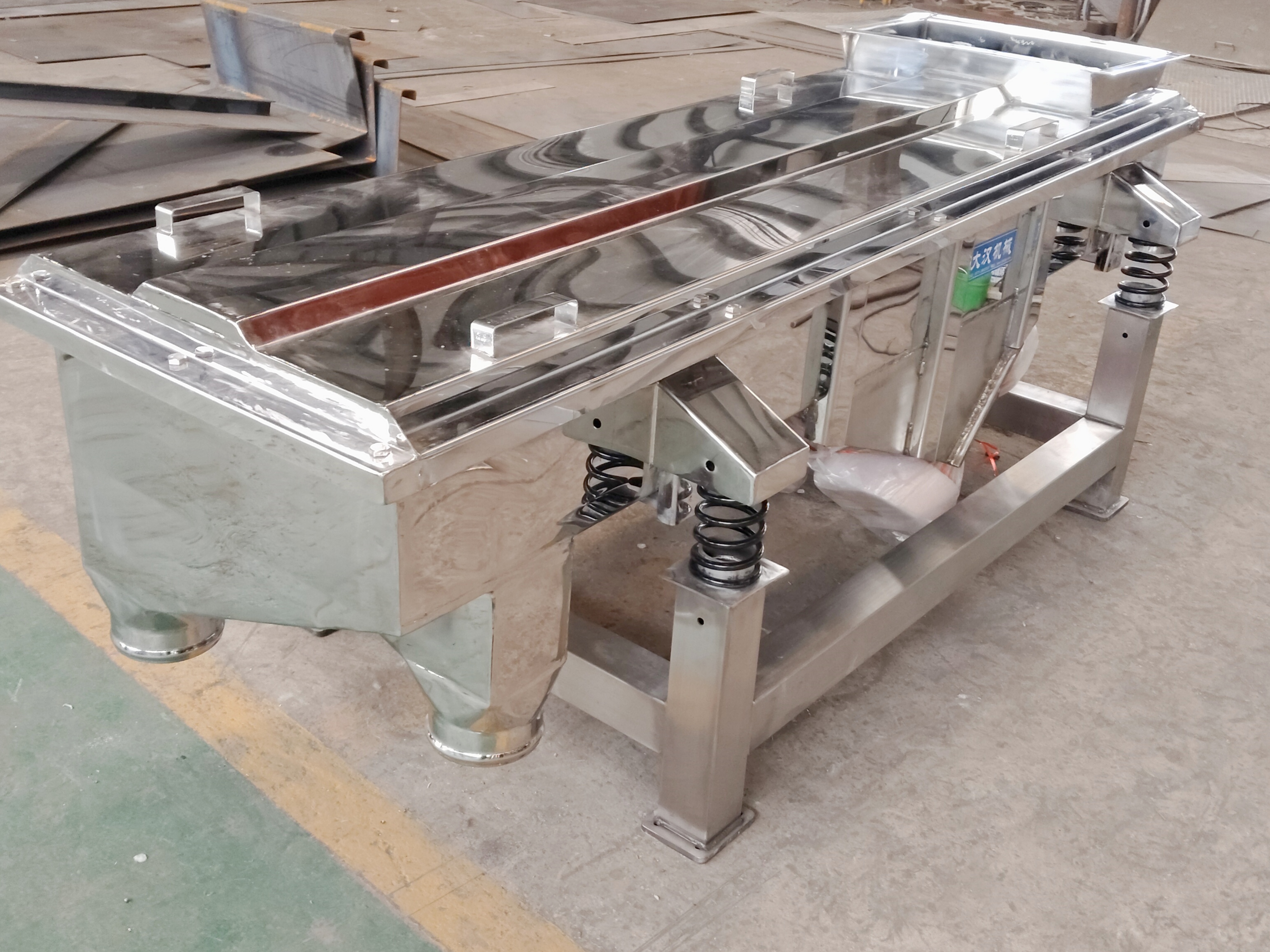

机身洁净：整机物料接触面采用304不锈钢一体折弯焊接，焊缝打磨抛光，无积料死角，耐腐蚀、不易生锈，符合食品、医药卫生生产标准。

双振动电机：同步激振，产生稳定直线往复动力，物料沿筛面匀速向前输送，干湿颗粒、粉末均可连续分级，筛分效率高。

多层筛网：可加装 1-6 层筛网，一次完成多规格物料分选、除杂、去细粉，分级精度稳定，不易混料。

支持定制：快拆式筛网压框，更换筛网操作简单，缩短停机维护时间；筛网支持不锈钢编织网、冲孔板按需定制

520型不锈钢直线筛工作原理

DZSF系列直线震动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

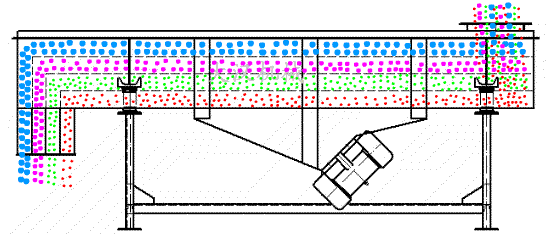

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒。

520型不锈钢直线筛产品结构

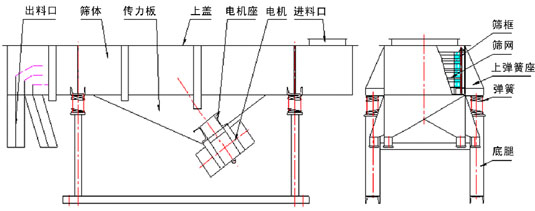

520 不锈钢直线筛由不锈钢筛箱、筛网压紧组件、双振动电机、橡胶减振弹簧、碳钢底座等部分构成。振动电机提供直线激振力，弹簧隔绝震动，多层筛网实现分级筛分，整体拆装便捷，结构紧凑，适配食品化工粉体连续筛分作业。

筛箱：整体由不锈钢材质制成，尺寸宽500mm、总长2000mm，包含进料仓、筛分框、多层出料斗。内部预留多层筛网安装卡槽，焊缝抛光无积料死角。

筛网：标配不锈钢编织筛网，可按需更换冲孔筛板，搭配专用木质/金属网架、橡胶密封皮条，配套快速压紧压框，无需复杂工具即可拆装。

驱动系统：两台卧式振动电机对称安装在筛箱侧板，同步反向旋转产生直线激振力，提供物料向前输送筛分动力。

减振支撑：筛箱底部均匀装配高弹性橡胶减振弹簧，连接下方底座机架，隔绝振动传递至地面，降低设备噪音、减少厂房共振，延长整机使用寿命。

底座机架：碳钢喷漆一体式底座，承载整套筛箱与减振部件，结构牢固承重稳定，底部预留安装孔位，可固定于地面或流水线支架，适配生产线对接安装。

520型不锈钢直线筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF520	500×2000	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848

520型不锈钢直线筛适用行业

520型不锈钢直线筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

食品行业：面粉、淀粉、白砂糖、食盐、杂粮、坚果碎、调味品、速冻颗粒、豆制品原料筛分除杂分级，全不锈钢材质满足食品卫生标准。

医药行业：中药粉、药颗粒、饮片粉末、保健食品原料，无尘密闭筛分，无重金属污染，符合洁净生产要求。

化工行业：颜料、树脂颗粒、塑料粒子、橡胶助剂、化肥颗粒、日化粉体，可选用防爆电机适配粉尘化工工况。

锂电新材料：石墨粉、磷酸铁锂、各类正负极粉体、导电剂干湿分级，不锈钢不污染高纯粉料。

耐火材料：石英砂、金刚砂、耐火粉料、矿粉颗粒多级分选，耐磨筛网适配硬质物料筛分。

粮食行业：玉米、小麦、小米、菜籽、茶叶碎料分级除碎屑，流水线连续除杂。

520型不锈钢直线筛安装调试

该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。

注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后，应按以下要求检查

检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有硬性连接或接触。

闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到佳的筛分效果。

设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。
