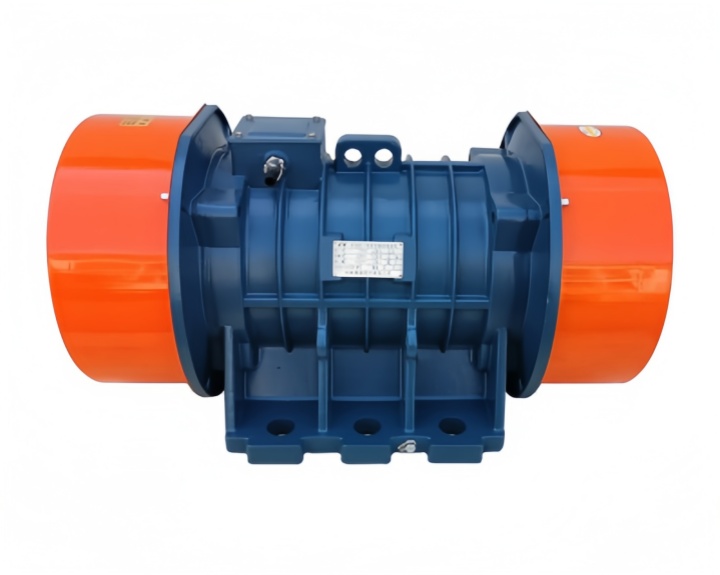

振动源三相异步电机

振动源三相异步电机 也常被称作三相异步振动电机，是一种将动力源与振动源高度集成的一体化激振设备，摒弃了传统电机搭配独立激振装置的复杂结构，结构更紧凑、传动效率更高。它区别于普通驱动电机，集动力输出与振动激励功能于一体，凭借稳定的性能、简洁的结构和极强的适配性，成为工业振动设备的通用核心部件。

振动源三相异步电机工作原理

振动源三相异步电机电机转子轴两端对称安装可调节偏心块，接通三相交流电后，电机带动转子与偏心块高速回转运动，通过偏心结构旋转产生的周期性离心力，转化为稳定、可控的机械激振力，为振动设备提供持续振动动力。操作人员可通过调整两端偏心块的重合夹角，实现激振力从零到额定最大值无级调节，同时可根据设备安装方式改变激振方向，适配不同设备的振动需求。

振动源三相异步电机结构组成

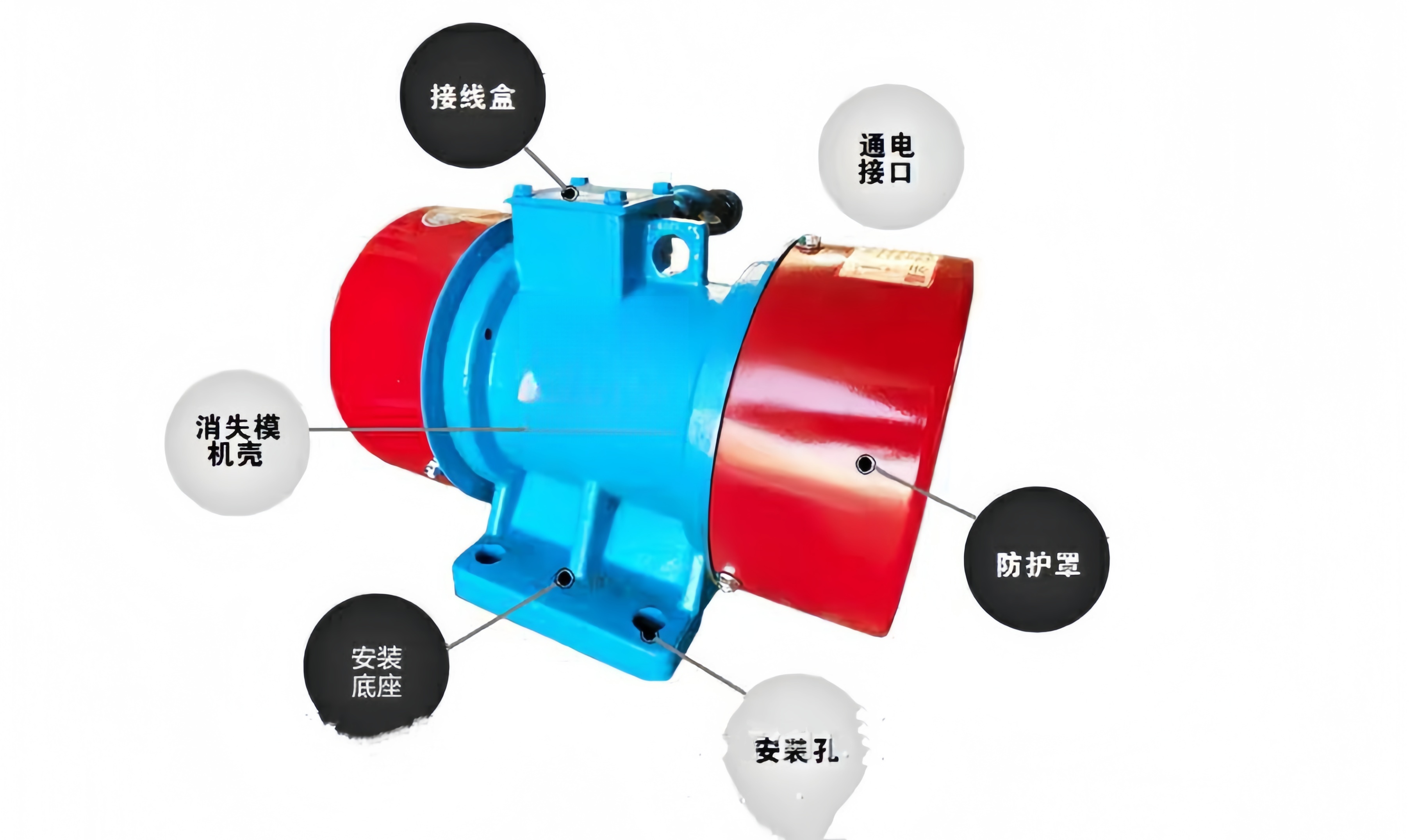

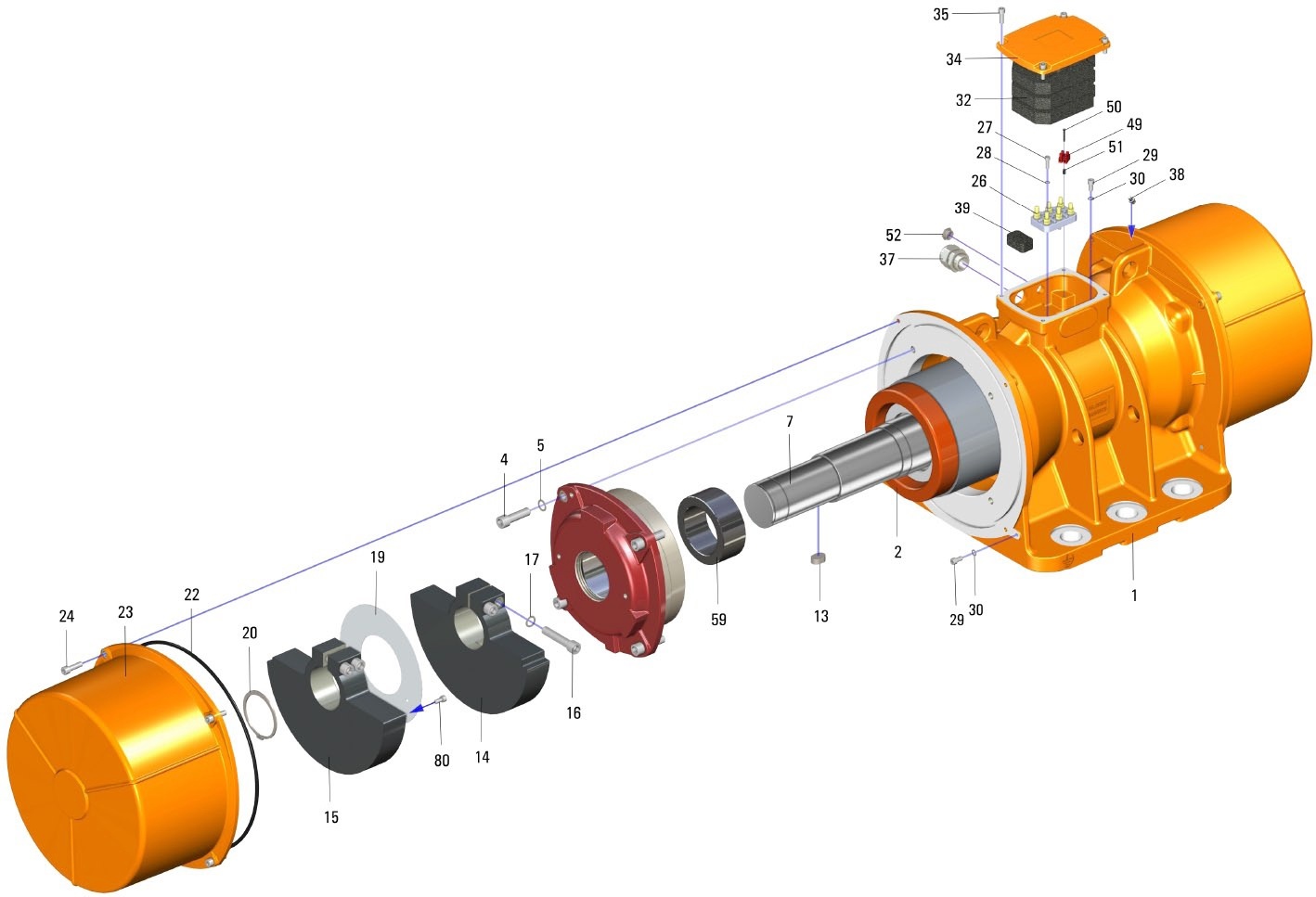

该电机整体采用一体化封闭式结构，主要由定子、转子、机座、端盖、可调偏心块、接线盒、轴承等核心部件组成，各部件精密配合，保障设备稳定运行。

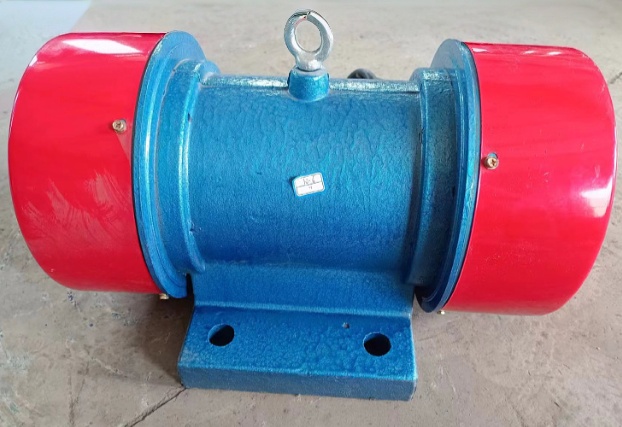

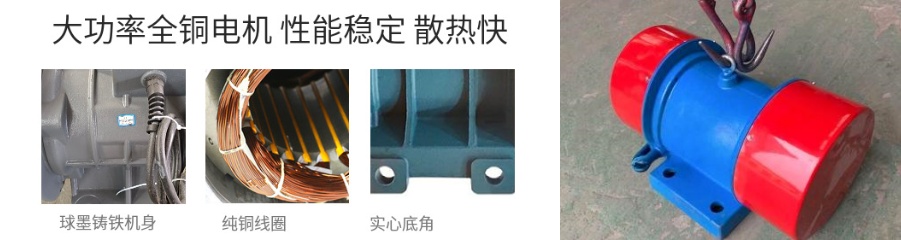

主体机身：采用高强度铸铁机座，刚性强、抗振性极佳，可长期承受高频振动冲击，不易变形开裂。

激振核心：转子轴两端配备高精度可调偏心块，材质耐磨耐冲击，调节便捷、定位稳固，长期运行无偏移。

传动与绝缘系统：采用优质高精度轴承，承载力强、噪音低、磨损小；电机绕组采用B级、F级耐高温绝缘材质，散热性能优异，可长时间连续工作不烧机，适配高强度工业作业场景。

接线防护结构：独立密封接线盒，防水防尘设计，杜绝线路短路、漏电隐患，提升设备运行安全性。

振动源三相异步电机优势

相较于传统振动动力装置，振动源三相异步电机凭借优化的结构设计和成熟的工艺，具备多重实用优势。

性能稳定：采用强阻型振动设计，设备振幅稳定，受电源电压波动影响极小，运行过程中振动均匀、无抖动、无偏移；支持卧式、立式等多向安装。

能耗更低：动力与振动一体化结构，无中间传动损耗，激振力利用率大幅提升，能量转化率高；同等激振力条件下，功耗远低于传统分体式振动装置。

寿命长久：精密轴承搭配平衡调校工艺，运行噪音低、振动平稳；整机无易损传动配件，结构简洁坚固，抗冲击、耐磨损。

操作简单：激振力调节无需专业工具，仅通过调整偏心块夹角即可完成无级调节，操作门槛低。

工况适配广：可适应粉尘、干燥、常温等各类复杂工业工况，适用于所有无爆炸危险性的生产场景，通用性极强。

振动源三相异步电机技术参数

型号 type	额定功率 （KW）	额定电流 （A）	激振力 （KN）	同步转速 （r/min）	安装尺寸（mm）					外形尺寸（mm）					重量 （kg）
					A	B	H	N	K	AB	BB	HD	G	L
YZU-1-2	0.09	0.42	1	3000	120	40	70	4	10	145	100	140	12	240	8
YZU-1.5-2	0.15	0.5	1.5		130	80	80	4	12	170	140	154	16	260	11
YZU-2.5-2	0.22	0.55	2.5		130	80	80	4	12	170	140	154	16	260	12
YZU-3-2	0.25	0.6	3		150	90	90	4	14	185	150	172	18	280	17
YZU-5-2	0.37	0.9	5		150	90	90	4	14	185	150	172	18	280	18
YZU-10-2	0.75	1.75	10		1180	110	112	4	18	220	180	230	18	340	24
YZU-15-2	1.1	2.3	15		220	140	120	4	22	270	225	260	25	415	40
YZU-20-2	1.5	3.1	20		260	150	140	4	26	320	280	310	28	445	70
YZU-30-2	2.2	5.6	30		310	170	160	4	33	380	285	356	30	536	90
YZU-50-2	3.7	7.2	50		350	220	190	4	33	440	350	410	35	608	160
YZU-2-4	0.15	0.5	2	1500	130	80	80	4	33	170	140	154	16	260	15
YZU-3-4	0.18	0.6	3		150	90	90	4	14	185	150	172	18	280	19
YZU-5-4	0.25	0.75	5		180	110	112	4	18	220	180	230	18	340	26
YZU-10-4	0.55	1.5	10		220	140	120	4	22	265	225	260	25	415	42
YZU-15-4	0.75	1.9	15		260	150	140	4	26	310	245	303	28	450	70
YZU-20-4	1.1	2.6	20		260	150	140	4	26	310	245	303	28	450	75
YZU-30-4	1.5	3.6	30		310	170	160	4	33	380	285	356	30	536	100
YZU-50-4	2.2	5.1	50		350	220	190	4	33	440	350	410	35	608	160
YZU-75-4	3.7	8.4	75		380	250	220	4	45	446	340	425	40	615	230
YZU-100-4	5.5	11	100		440	280	240	4	52	530	410	475	45	710	400
YZU-140-4	7.5	15	140		480	280	260	6	45	675	480	200	45	800	500
YZU-3-6	0.25	0.84	3	1000	180	110	112	4	18	220	180	220	18	340	28
YZU-5-6	0.37	1.2	5		220	140	120	4	22	265	225	260	25	415	43
YZU-8-6	0.55	1.5	8		220	140	120	4	22	265	225	260	25	415	50
YZU-10-6	0.75	2.2	10		260	150	140	4	26	310	245	305	28	450	75
YZU-15-6	1.1	3.1	15		310	170	160	4	33	380	275	356	30	536	102
YZU-20-6	1.5	4.0	20		310	170	160	4	33	360	285	320	35	536	110
YZU-30-6	2.2	5.6	30		350	220	190	4	33	420	360	390	30	608	170
YZU-40-6	3	7.2	40		350	220	190	4	33	440	350	410	30	608	190
YZU-50-6	3.7	8.4	50		380	250	220	4	45	446	340	425	40	615	230
YZU-75-6	5.5	11	75		440	280	240	6	350	530	440	450	45	800	360
YZU-75-6A	5.5	11	75		380	250	260	4	45	470	380	420	40	700	300
YZU-100-6	7.5	15	100		480	280	260	6	45	675	480	500	50	830	480
YZU-120-6	10	20	120		480	280	260	6	45	675	480	500	50	830	500
YZU-140-6	12	22	140		480	280	260	6	45	675	480	500	50	830	550
YZU-160-6	14	25	160		480	280	260	6	45	675	480	500	50	850	580
YZU-180-6	16	29	180	480	280	260	6	45	675	480	500	50	850	600
YZU-5-8	0.75	2.2	5	750	260	150	140	4	26	310	245	305	28	450	77
YZU-10-8	0.75	2.4	10		310	170	160	4	33	380	285	356	30	536	116
YZU-20-8	1.5	4.3	20		350	220	190	4	33	440	350	410	35	608	178
YZU-30-8	3.7	8.4	30		380	250	220	4	33	446	340	425	40	615	239
YZU-50-8	5.5	11	50		440	280	240	6	35	530	410	475	45	710	380
YZU-75-8	7.5	15	75		480	280	260	6	45	575	498	560	60	832	500
YZU-100-8	10	22	100		480	280	275	6	45	575	498	575	75	880	530

振动源三相异步电机参数范围

参数覆盖从小型微振到重型强振全工况，可按需选配不同规格，适配大中小各类振动设备配套需求。

功率范围：0.25kW-4kW全覆盖，可满足小型轻型振动设备至大型重型筛分、输送设备的动力需求；

转速规格：适配2极、4极、6极、8极等多种极数，转速区间300-1500r/min，匹配不同物料的振动频率需求；

激振力范围：可实现小幅度微调至大激振力输出，全面适配轻型物料防堵、中型物料筛分、重型物料输送等场景。

振动源三相异步电机凭借一体化结构、高效节能、稳定耐用、适配性广、运维简便的核心优势，彻底解决了传统振动动力设备结构复杂、能耗高、故障率高的痛点。
