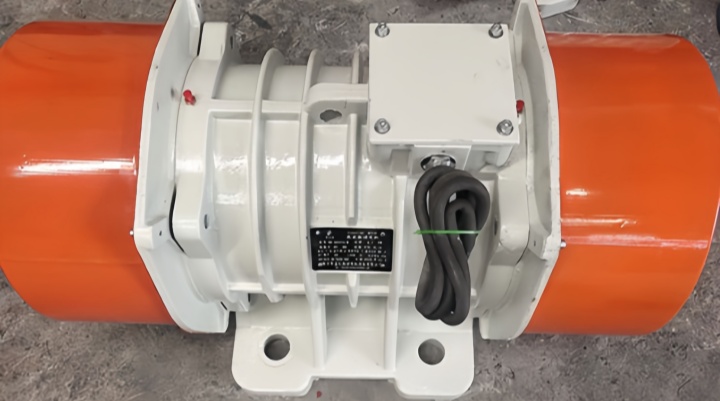

系列振动源三相异步电机

系列振动源三相异步电机 属于机电一体式激振动力装置，依托三相异步驱动原理，将偏心激振结构与电机机身整合，是各类振动机械设备的标准化配套振动源。整机采用全封闭结构设计，防护性能优良，无需加装传动配件，直接紧固在设备机体即可使用。

系列振动源三相异步电机采用纯铜绕组与耐磨专用轴承，运转平稳，通过调整两端偏心块夹角，能够在额定范围内自由改变激振力大小，灵活适配不同物料筛分、送料需求。产品规格品类齐全，功率、转速覆盖面广，常见 4 极、2 极等常用转速机型。

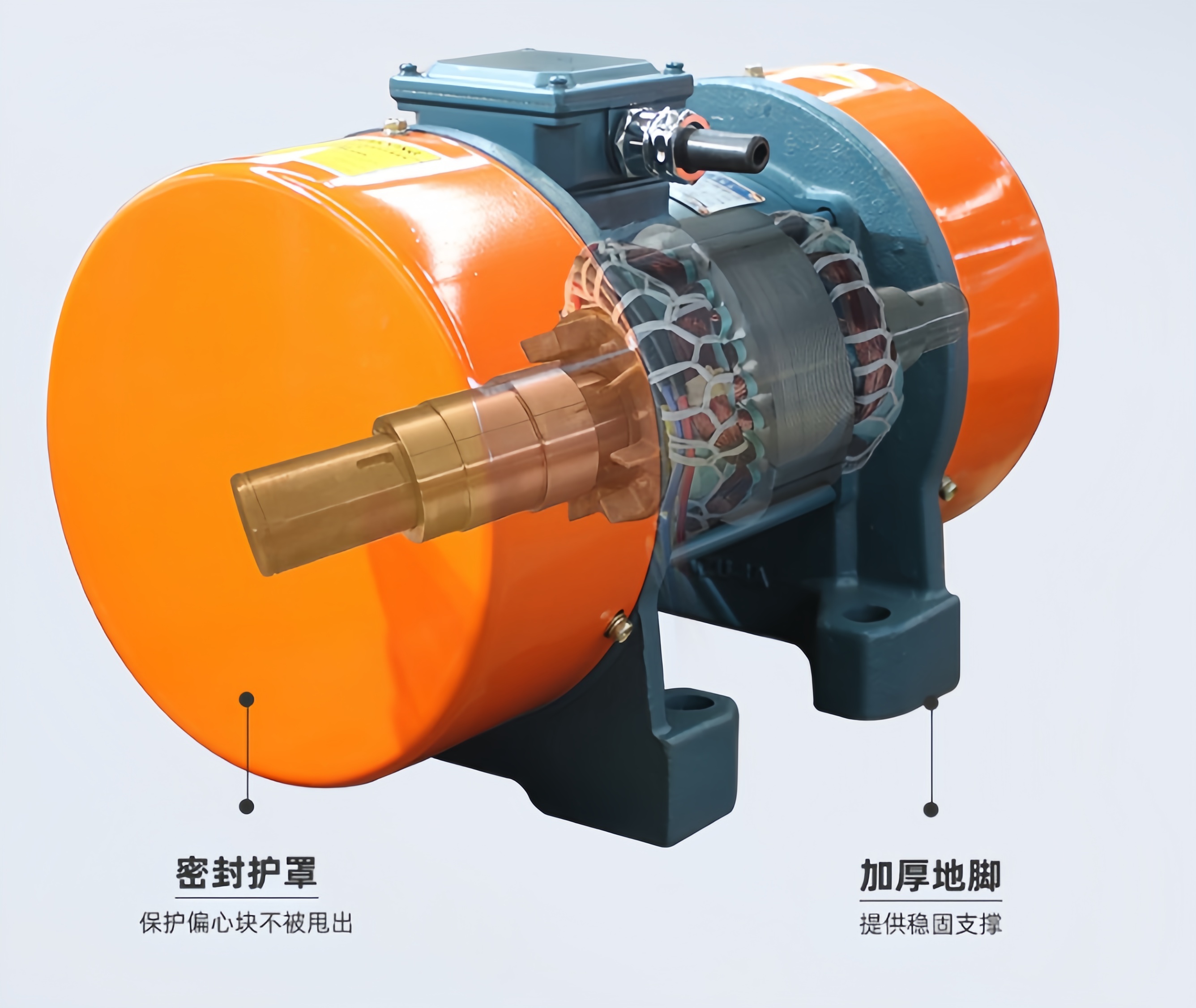

系列振动源三相异步电机组成结构

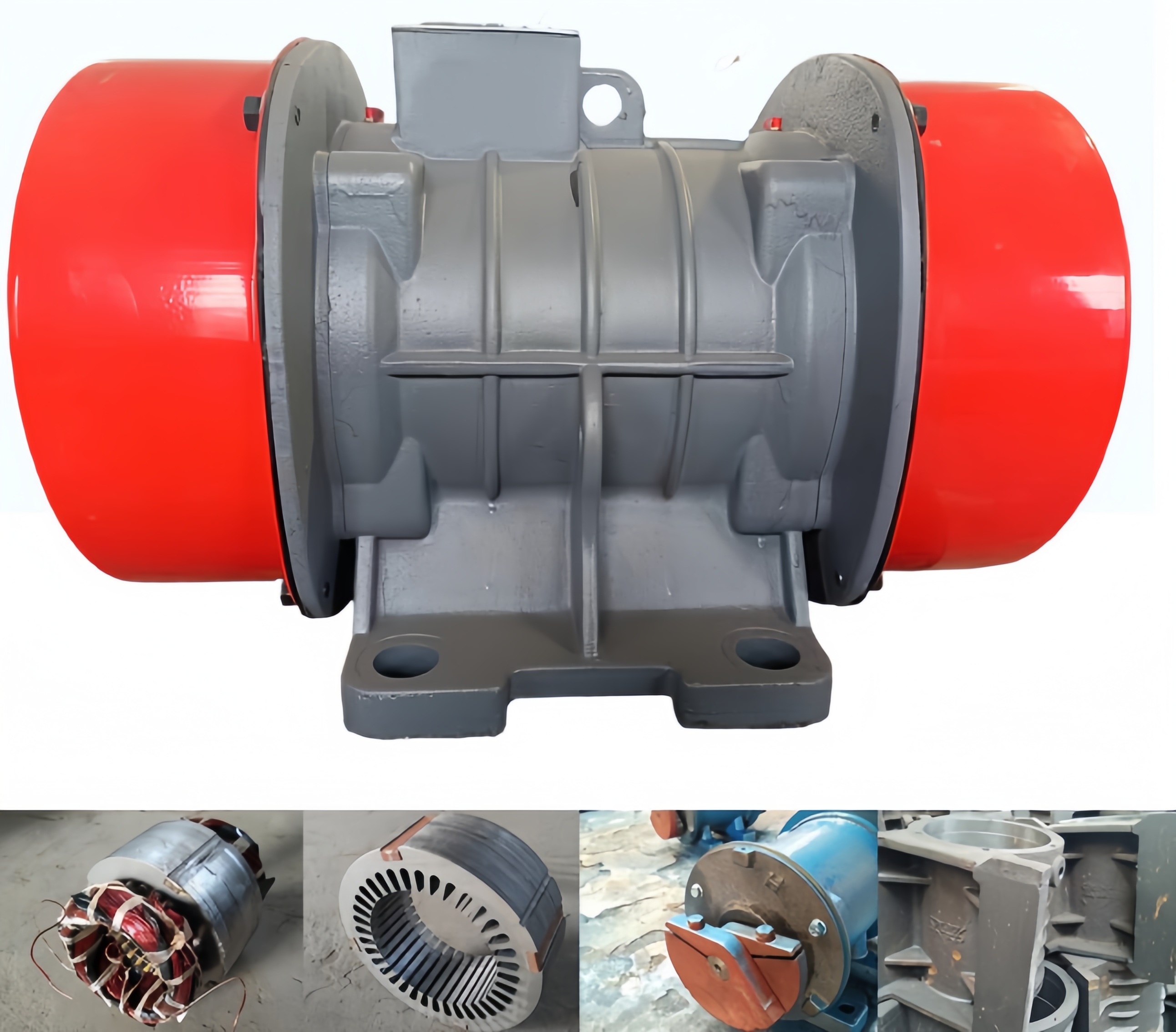

振动源三相异步电机采用一体化紧凑型结构，为高频振动工况优化设计，整体坚固耐用、抗振性极强。

定子与转子总成：定子采用纯电解铜绕组，经真空浸漆绝缘工艺处理，绝缘性能稳定、散热效果好、不易击穿。

可调偏心机构：作为核心振动部件，两端偏心块采用高强度合金材质，耐磨抗变形，配备锁紧固定装置，调节便捷、定位牢固。

高强度机体与轴承：机壳采用加厚铸铁材质，韧性强、抗冲击、耐疲劳，可长期承受高频振动负荷。

密封防护结构：配备封闭式防护端盖，采用多重密封工艺，有效防尘、防水、防物料粉尘侵入，适配粉尘、潮湿、多杂质等恶劣工业工况。

散热系统：搭载气动优化散热风扇与导流散热结构，高速运转时快速带走机身热量，避免长期连续工作导致的高温积热。

系列振动源三相异步电机型号参数

型号 type	额定功率 （KW）	额定电流 （A）	激振力 （KN）	同步转速 （r/min）	安装尺寸（mm）					外形尺寸（mm）					重量 （kg）
					A	B	H	N	K	AB	BB	HD	G	L
YZU-1-2	0.09	0.42	1	3000	120	40	70	4	10	145	100	140	12	240	8
YZU-1.5-2	0.15	0.5	1.5		130	80	80	4	12	170	140	154	16	260	11
YZU-2.5-2	0.22	0.55	2.5		130	80	80	4	12	170	140	154	16	260	12
YZU-3-2	0.25	0.6	3		150	90	90	4	14	185	150	172	18	280	17
YZU-5-2	0.37	0.9	5		150	90	90	4	14	185	150	172	18	280	18
YZU-10-2	0.75	1.75	10		1180	110	112	4	18	220	180	230	18	340	24
YZU-15-2	1.1	2.3	15		220	140	120	4	22	270	225	260	25	415	40
YZU-20-2	1.5	3.1	20		260	150	140	4	26	320	280	310	28	445	70
YZU-30-2	2.2	5.6	30		310	170	160	4	33	380	285	356	30	536	90
YZU-50-2	3.7	7.2	50		350	220	190	4	33	440	350	410	35	608	160
YZU-2-4	0.15	0.5	2	1500	130	80	80	4	33	170	140	154	16	260	15
YZU-3-4	0.18	0.6	3		150	90	90	4	14	185	150	172	18	280	19
YZU-5-4	0.25	0.75	5		180	110	112	4	18	220	180	230	18	340	26
YZU-10-4	0.55	1.5	10		220	140	120	4	22	265	225	260	25	415	42
YZU-15-4	0.75	1.9	15		260	150	140	4	26	310	245	303	28	450	70
YZU-20-4	1.1	2.6	20		260	150	140	4	26	310	245	303	28	450	75
YZU-30-4	1.5	3.6	30		310	170	160	4	33	380	285	356	30	536	100
YZU-50-4	2.2	5.1	50		350	220	190	4	33	440	350	410	35	608	160
YZU-75-4	3.7	8.4	75		380	250	220	4	45	446	340	425	40	615	230
YZU-100-4	5.5	11	100		440	280	240	4	52	530	410	475	45	710	400
YZU-140-4	7.5	15	140		480	280	260	6	45	675	480	200	45	800	500
YZU-3-6	0.25	0.84	3	1000	180	110	112	4	18	220	180	220	18	340	28
YZU-5-6	0.37	1.2	5		220	140	120	4	22	265	225	260	25	415	43
YZU-8-6	0.55	1.5	8		220	140	120	4	22	265	225	260	25	415	50
YZU-10-6	0.75	2.2	10		260	150	140	4	26	310	245	305	28	450	75
YZU-15-6	1.1	3.1	15		310	170	160	4	33	380	275	356	30	536	102
YZU-20-6	1.5	4.0	20		310	170	160	4	33	360	285	320	35	536	110
YZU-30-6	2.2	5.6	30		350	220	190	4	33	420	360	390	30	608	170
YZU-40-6	3	7.2	40		350	220	190	4	33	440	350	410	30	608	190
YZU-50-6	3.7	8.4	50		380	250	220	4	45	446	340	425	40	615	230
YZU-75-6	5.5	11	75		440	280	240	6	350	530	440	450	45	800	360
YZU-75-6A	5.5	11	75		380	250	260	4	45	470	380	420	40	700	300
YZU-100-6	7.5	15	100		480	280	260	6	45	675	480	500	50	830	480
YZU-120-6	10	20	120		480	280	260	6	45	675	480	500	50	830	500
YZU-140-6	12	22	140		480	280	260	6	45	675	480	500	50	830	550
YZU-160-6	14	25	160		480	280	260	6	45	675	480	500	50	850	580
YZU-180-6	16	29	180	480	280	260	6	45	675	480	500	50	850	600
YZU-5-8	0.75	2.2	5	750	260	150	140	4	26	310	245	305	28	450	77
YZU-10-8	0.75	2.4	10		310	170	160	4	33	380	285	356	30	536	116
YZU-20-8	1.5	4.3	20		350	220	190	4	33	440	350	410	35	608	178
YZU-30-8	3.7	8.4	30		380	250	220	4	33	446	340	425	40	615	239
YZU-50-8	5.5	11	50		440	280	240	6	35	530	410	475	45	710	380
YZU-75-8	7.5	15	75		480	280	260	6	45	575	498	560	60	832	500
YZU-100-8	10	22	100		480	280	275	6	45	575	498	575	75	880	530

系列振动源三相异步电机优势

相较于传统振动传动装置，振动源三相异步电机摒弃了皮带、联轴器等中间传动结构，实现动力与振动一体化输出。

能耗更低：电机动力转换效率高，激振力利用率大幅提升，无中间传动损耗，同等振动效果下能耗远低于传统传动振动方案。

运行稳定：整机结构对称平衡，转子动平衡精度高，高速运转无异常抖动，振动均匀、工况稳定。

抗造耐用：整机针对高频振动工况专项强化，抗疲劳、抗冲击、耐腐蚀，可24小时连续不间断运行；电压适配工业常规380V三相交流电，极数、功率、激振力规格齐全。

运维简单：一体化结构零部件少，无易损传动配件，无需频繁维护更换；偏心调节简单便捷，故障概率低。

振动源三相异步电机作为工业振动设备的核心动力装置，以一体化集成设计、稳定的输出性能、极低的运维成本，解决了传统振动设备传动复杂、能耗高、故障多的痛点。
